AN - snabbkoppling

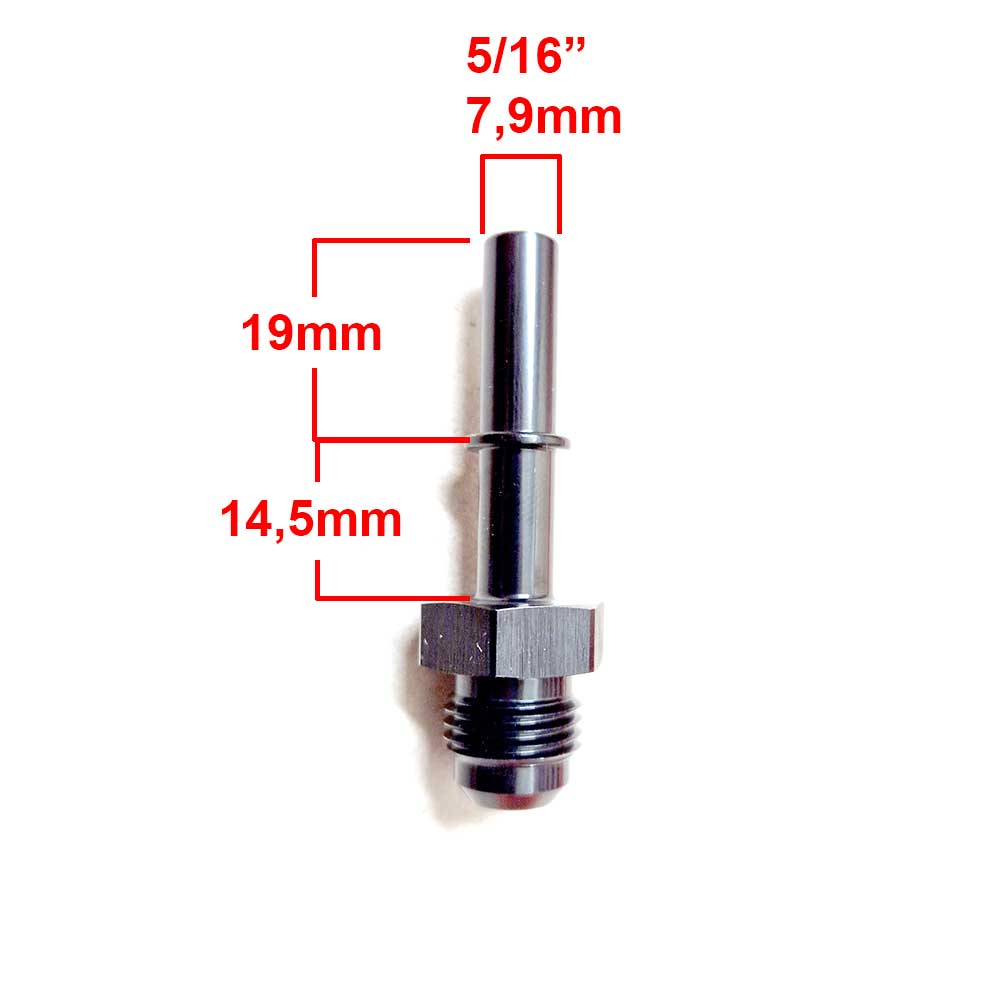

Snabbakopplingar / Quick connect används i bränsletanken. AN-kopplingar används utanför bränsletank. Storlekar finns i 5/16" (~8mm) och 3/8" (~10mm)
SAE-Storlek är sidan med snabbkoppling.
Storlek är sidan med slanganslutnig.
Snabbkoppling AN, Snabbkopplingar
Vad är snabbkopplingar?
En snabbkoppling / Quick-connect är precis som det låter, en koppling som snabbt går att ansluta samt ta bort utan verktyg. SAE kopplingarna består av en hane och en hona.
Behöver jag verktyg för att tillverka en egen slang med snabbkoppling?
Ja, om du ska tillverka en egen snabbkoppling så behövs en slangklämma som kallas "öronslangklämma" samt en special tång för detta.
Behöver jag verktyg för att ta bort en snabbkoppling?
Nej, inga verktyg behövs för montering/demontering av en färdig slangkoppling.
Tål snabbkopplingar högt tryck?
Snabbkopplingar vid namn SAE är tillverkade i plast och tål upp till cirka 5bar arbetstryck. Dessa skall användas inuti bränsletank. Ej utanför bränsletank.
Jag har högre tryck än 5 bar i mitt bränslesystem.
Vanligtvis så har bränslesystem under 5bar tryck. Om du överskrider 5bar arbetstryck så skall du använda AN-kopplingar istället för dessa snabbkopplingar.

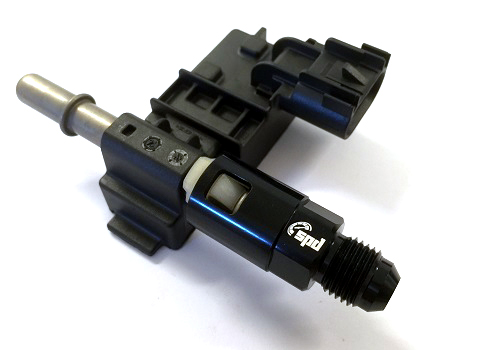

Hur kopplar jag ihop en snabbkoppling med en AN-anslutning?
Du använder en AN-adapter för att koppla ihop en snabbkoppling med en AN-gänga. Inne på varje SAE koppling så finns en länkad AN-adapter.

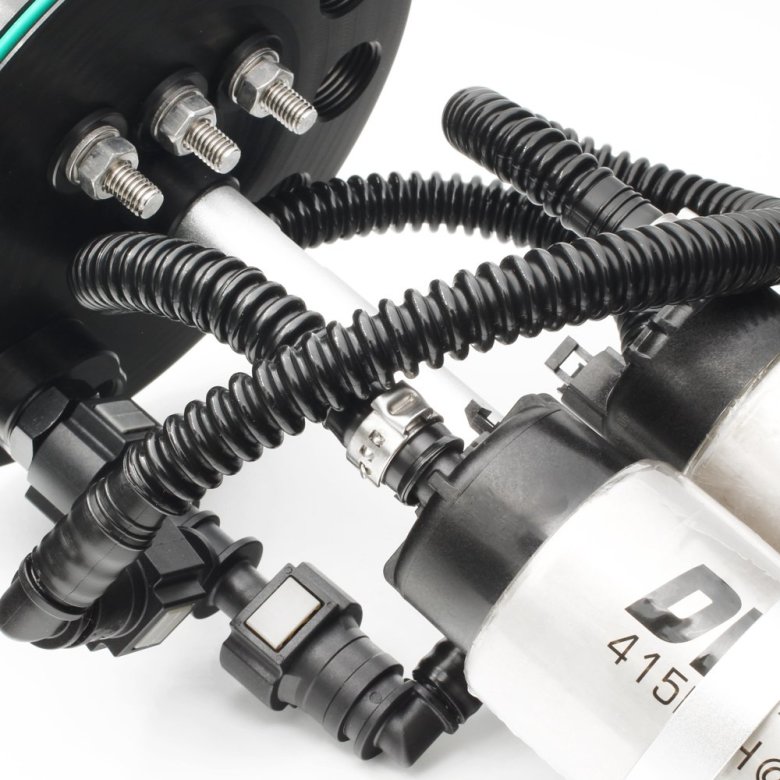

Exempelbild på snabbkopplingar som är monterade mot bränslepump och AN-adapter.
