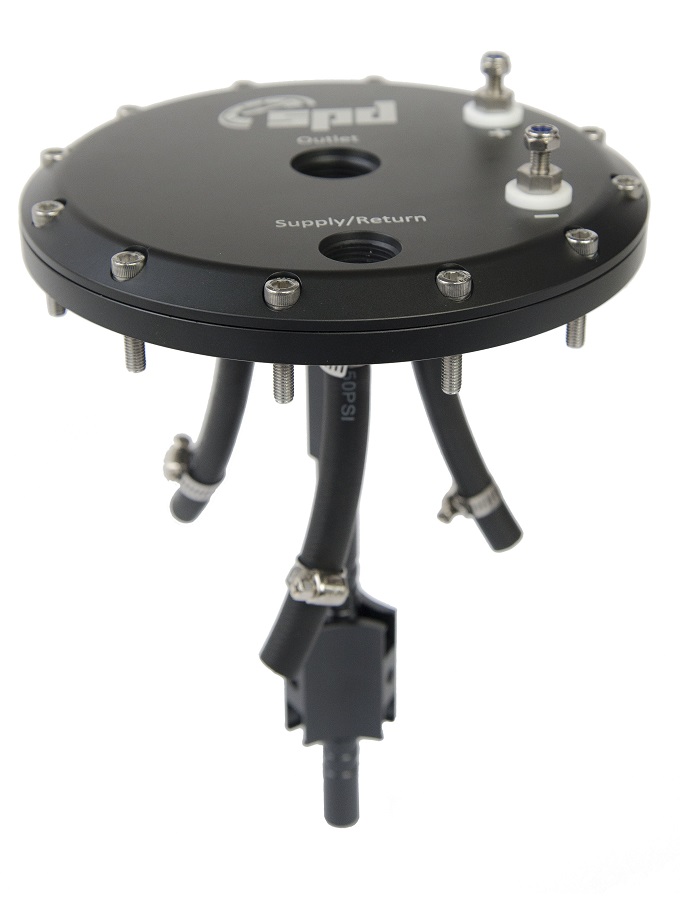

SPD Bränslepumpsarmatur 200mm

Bränslepumpsarmatur för den som vill bygga en egen tank eller catchtank med interna pumpar.

Stödjer alla runda pumpar på marknaden. Upp till 3st pumpar kan användas. Justerbar höjd vid montering av pumparna.

Bränslepumpsarmaturen är tillverkat så den samlar samtliga pumpar till en kammare för att endast få en utgång. Detta sparar mycket plats och pengar då man slipper Y-kors, extra slang och AN-kopplingar m.m. Det blir endast 1 ledning fram till motorn och ledning tillbaka från motorn oavsett om du använder 1 eller 3 bränslepumpar. Använder man däremot dubbla spridarbryggor (V-motorer) så får man tyvärr komplettera med ett Y-kors.

Bränslepumpar, slangklämmor och slang ingår ej.

Specifikationer:
Utgång: 1xAN12 (adaptrar finns för att reducera utgången)
Retur/ingång: 1xAN10 (adaptrar finns för att reducera utgången)

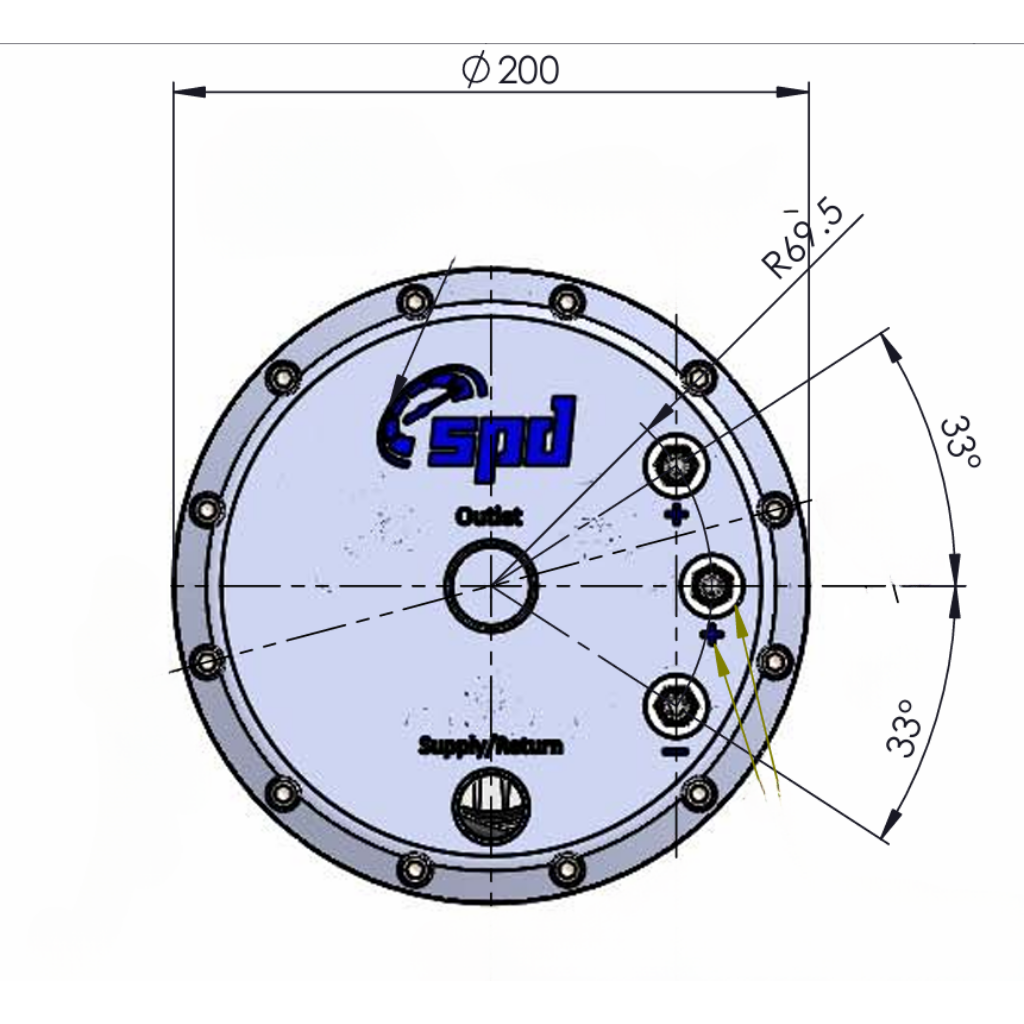

Diameter: 200mm
CC mellan bulthål: 185mm
CC mellan in/utgång: 70mm
CC mellan + / - kopplingsplint: 75mm
Längd på pumpfäste: 230mm
Justermån på pumpfäste: 90mm
Diameter på pumpfäste (röret): 15mm

Med en monterad in-tank pump t.ex Walbro GST450 så behöver tanken minst vara 180mm för att pumpen skall få plats i tanken. Pumpfästet kan då kapas av 50-60mm i botten.

OBS! Vi rekommenderar starkt att ni köper med tillhörande monteringsfläns. Den sätts på insidan av tanken för att enkelt kunna dra fäst armatur så den skapar en tät montering mellan klämringsflänsen, tank och bränslepumpsarmaturen. Finns att köpa till som länkat tillbehör.

Det är 3 anslutningar för bränslepumpar i tankarmaturen. Används 1 pump så skall 2 hål pluggas.
Används 2 pumpar så skall 1 hål pluggas.
Används 3 pumpar så behöver inget hål pluggas.
Hålen pluggas med O-ring plugg AN8 (2887821b)

1. Top platta (överdel)
2. Bottenplatta (överdel)
3. PTFE packning
4. Monteringsring
5. Monteringspinne till bräslepumpar
6. -
7. AN8 (7/16" -24)
8. Triple fuel pump bracket
9. Fuel pump outlet to connection 7
10. O-ring Viton
11. O-ring Viton
12. -
13. -
14. Triple fuel pump bracket lock screw
