SPD AN Quick Release Kopplingar

SPD Quick Release AN-Kopplingar

SPD motorsportserie av AN-kopplingar med Quick-Release är utvecklad för maximal driftsäkerhet och för att helt eliminera risken för läckage. Kopplingarna monteras och demonteras snabbt och enkelt utan verktyg, vilket sparar värdefull tid vid service, underhåll och arbete i depån.

Verktygslös. Enhandshantering. 100% säker låsning.

Montering/demontering med en hand
Inga verktyg behövs
Säker och pålitlig anslutning

Perfekt för motorsport & custombyggen och sparar tid vid service och demontering

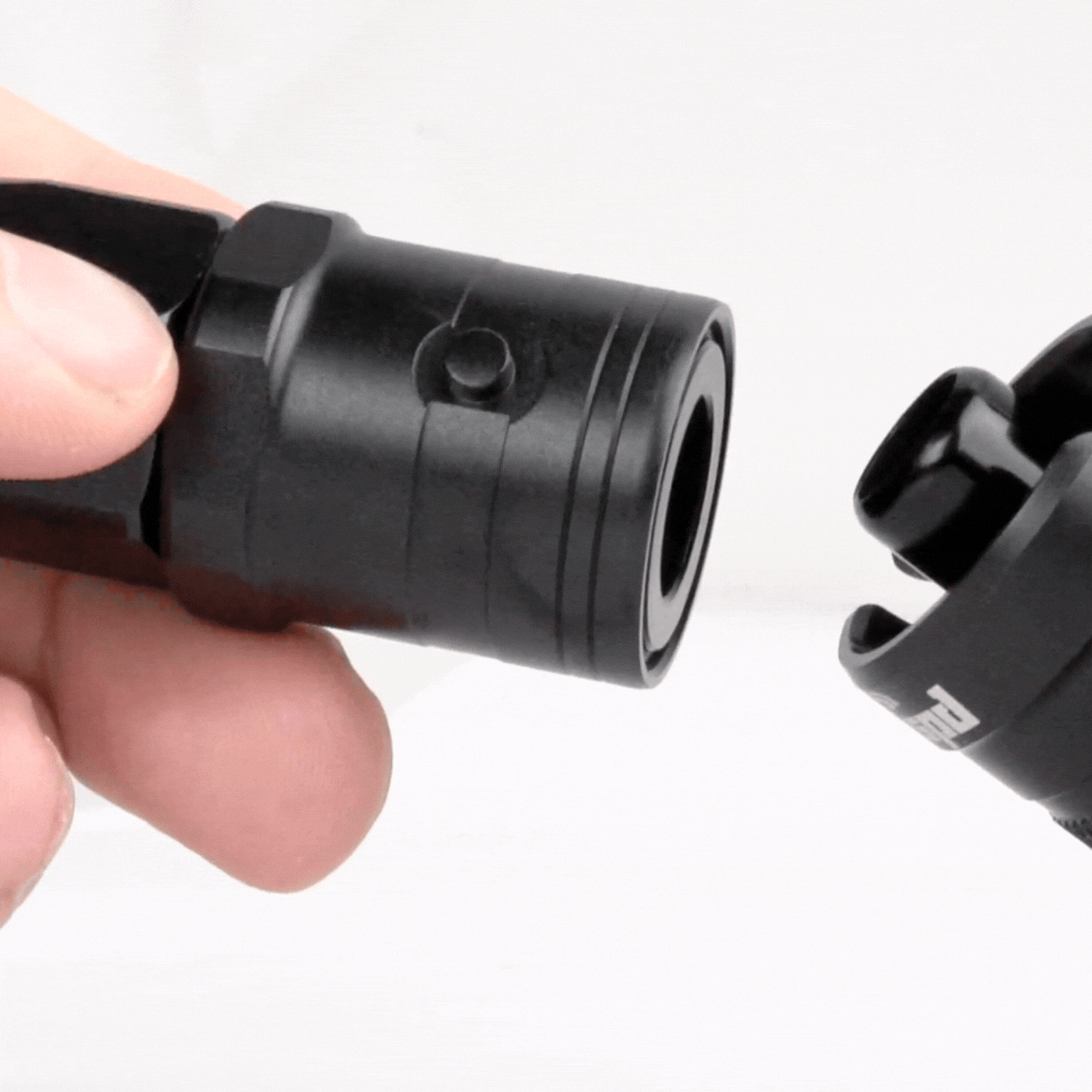

Tool-less quick-connect

Quick-release funktionen är konstruerad för snabbast möjliga hantering med enhandsfattning. Kopplingen låser automatiskt när du trycker ihop den. För att lossa krävs både tryck och vridning samtidigt, vilket helt förhindrar att den oavsiktligt hoppar isär.

Säker låsmekanism

SPD Quick Release-låsning är mekanisk, tydlig och synlig utvändigt. Den påverkas inte av smuts eller slitage. Du ser direkt att kopplingen är säkert monterad.

Quick-release funktionen är konstruerad för högsta möjliga tillförlitlighet. Ena halvan har frästa lås och styrpinnar som låser fast säkert i den andra halvan, där matchande spår med mekanisk låsning finns.

SPD QR kopplingen låser automatiskt när du trycker ihop den. För att lossa krävs både tryck och vridning samtidigt, vilket helt förhindrar att den oavsiktligt hoppar isär.

Många andra quick-release AN-kopplingar på marknaden använder små kulor som låsmekanism. Den typen av konstruktion fungerar ofta bra i början, men kan snabbt bli opålitlig när damm, smuts eller uttorkning påverkar funktionen och förhindrar att kulorna glider ut och låser korrekt. Resultatet kan bli att AN-kopplingen ser låst ut men ändå lossnar efter en tid, vilket resulterar i fullt öppna läckage.

SPD konstruktion undviker detta problem helt. Låsningen är mekanisk, tydlig och synlig utvändigt. Den påverkas inte av smuts eller slitage på samma sätt. Du ser direkt att kopplingen sitter säkert monterad.

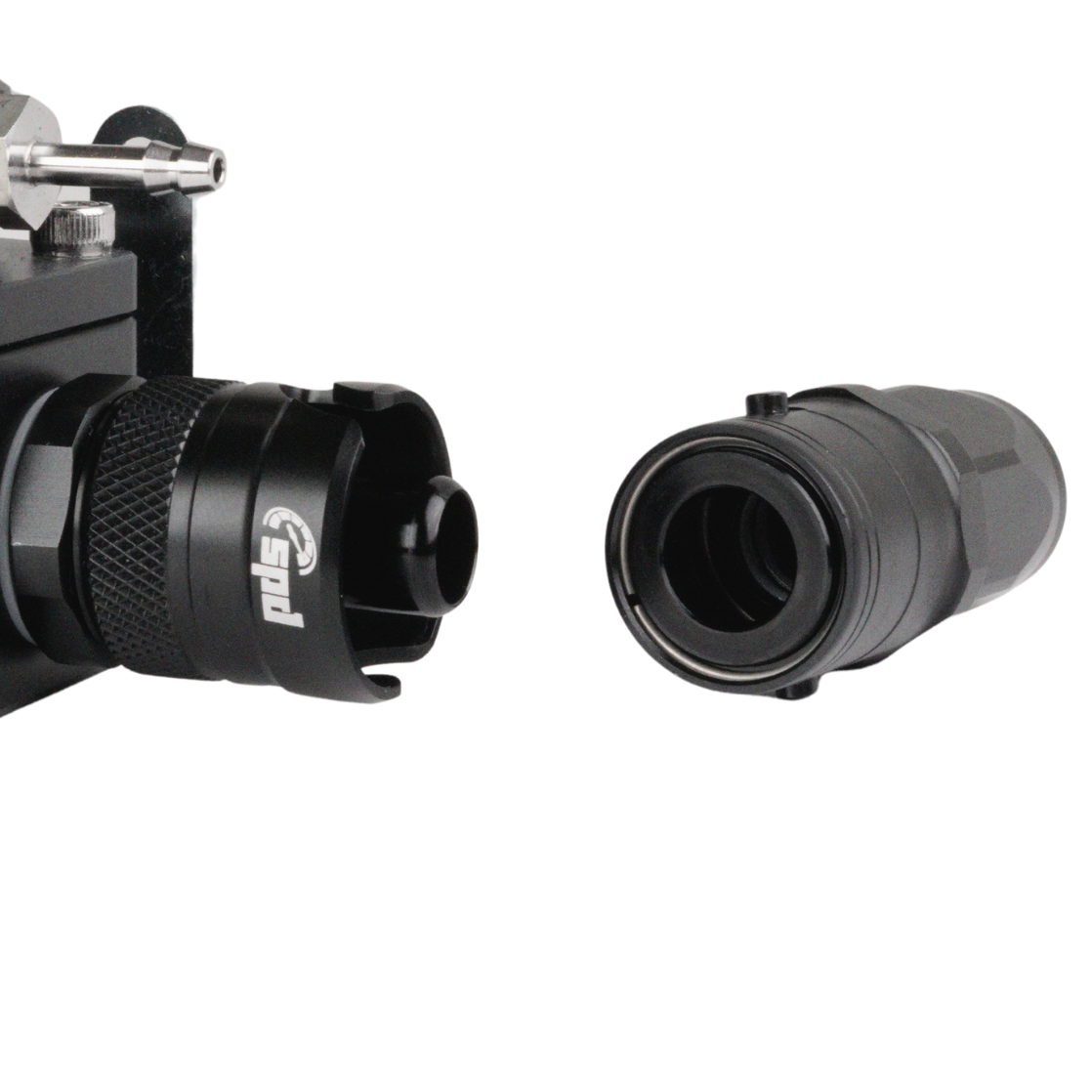

Bibehållet flöde

Samma höga flöde. Nu med snabbkoppling

Trots det kompakta formatet är flödet oförändrat jämförelse med vanliga AN-kopplingar = samma innerdiameter.

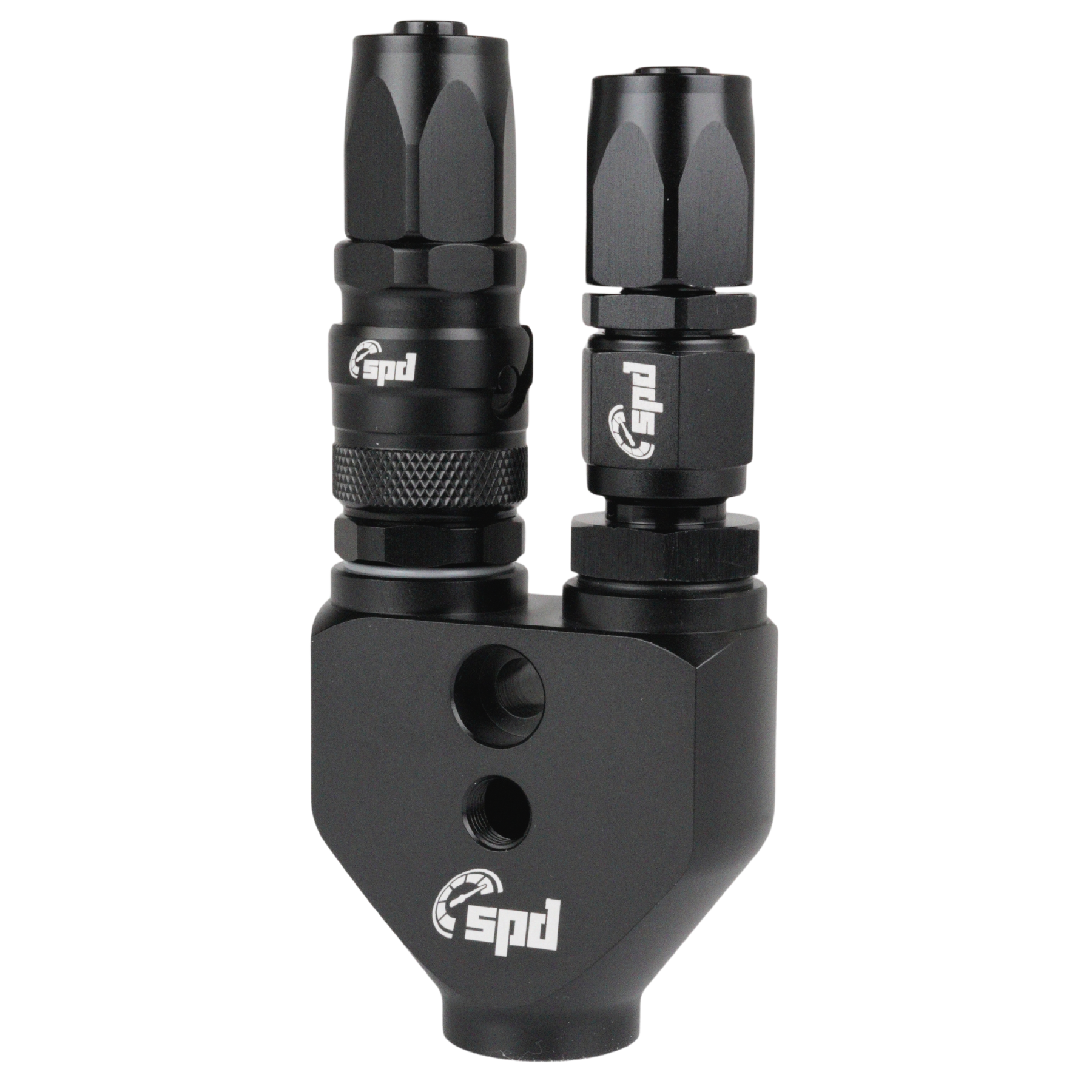

Quick-release Storlek

Quick-release funktioner har historiskt varit väldigt stora och tagit mycket plats vilket har gjort det svårt att använda i trånga utrymmen och inom motorsport. Detta är löst med SPD Quick-release kopplingar.

Trots Quick-release funktion så är kopplingarna nästan lika kompakta som de vanliga an-kopplingarna.

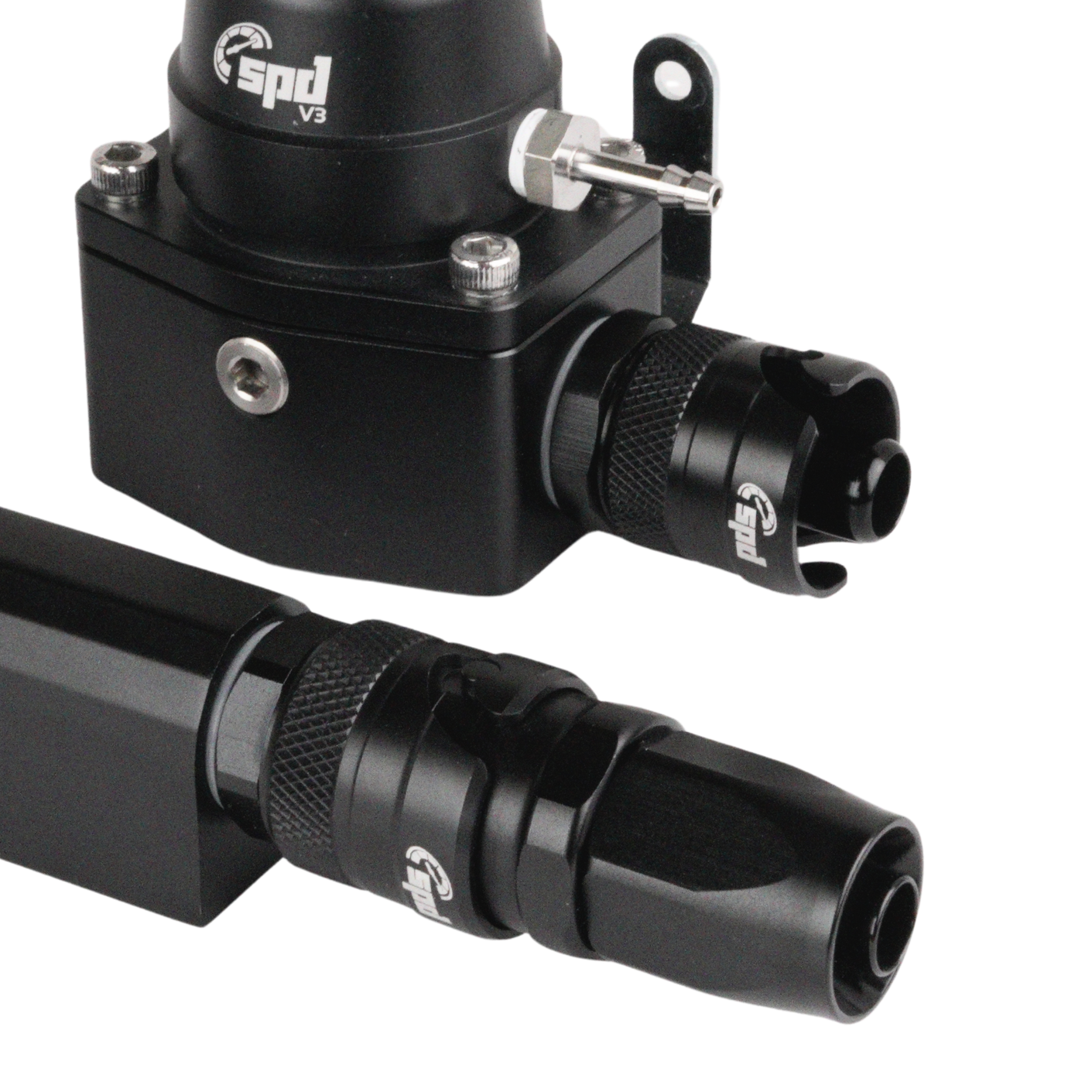

Full AN-Standard

SPD Quick-release kopplingar har full kompabilitet med resten av ditt AN-system.

AN-slang, AN-adapter, Fuel rail, Bränsletrycksregulator eller någon annan del som har en AN-gänga. Alla fungerar fullt ut med SPD Quick-release kopplingar.

Och inte bara det. Du kan med fördel använda quick release kopplingarna då dessa blir en uppgradering i ditt befintliga system.

Dessutom används dubbla viton o-ringar, vilket gör AN-kopplingarna mycket tåliga mot aggressiva bränslen som etanol (E85, E100). De fungerar lika bra med bensin, diesel, olja, kylarvätska och luft.

Quick-Connect Slangkoppling och adapter

SPD Quick-Connect AN-kopplingar består av två delar. Slangkoppling och Adapter. Både slangkoppling och adapter krävs för att få en komplett Quick-Connect AN-koppling

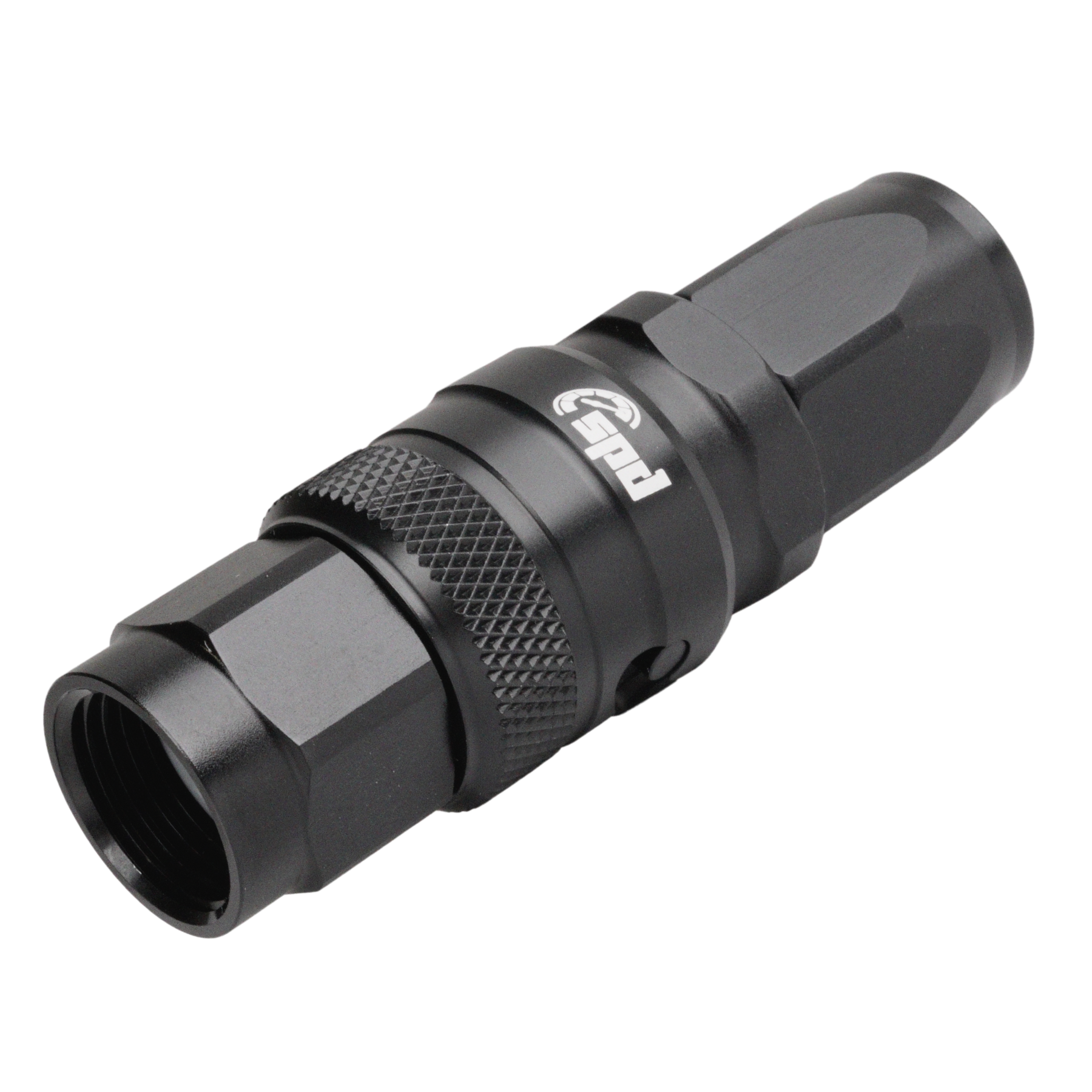

Slangkoppling & Adapter:

Den färdiga slangkopplingen med adapter ser ut så här och ansluter AN-slang till AN-systemet med quick connect funktion.

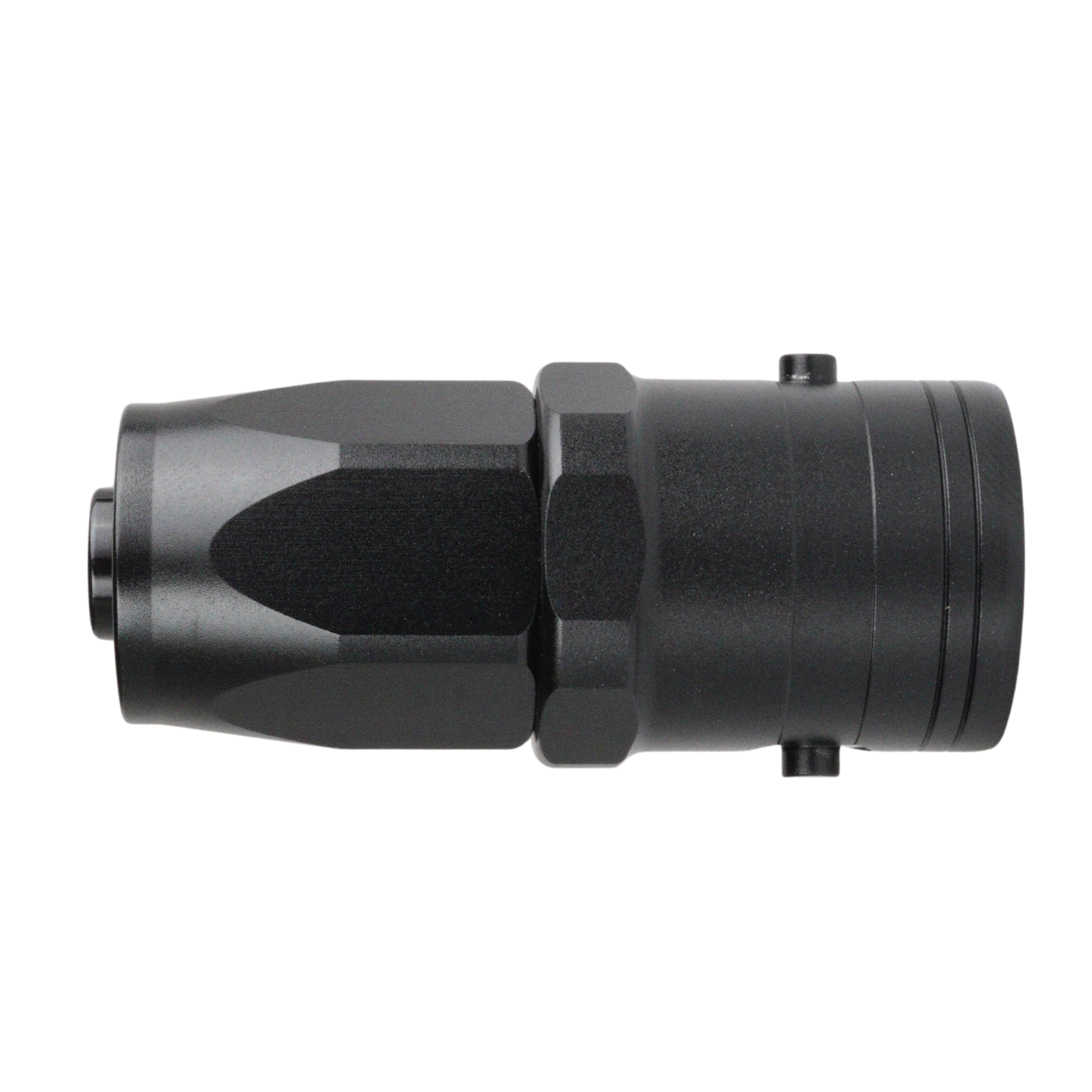

Slangkoppling:

Ansluts mot AN-slang. I den andra änden ansluts Quick-Connect adapter. Finns för både PTFE och vanlig gummislang för AN-kopplingar.

Adapter Hane:

Skruvas mot andra AN- eller JIC-kopplingar och tätar via 37° konan, vilket innebär att ingen extra packning behövs. I den motsatta änden ansluts Quick-Connect slangkoppling.

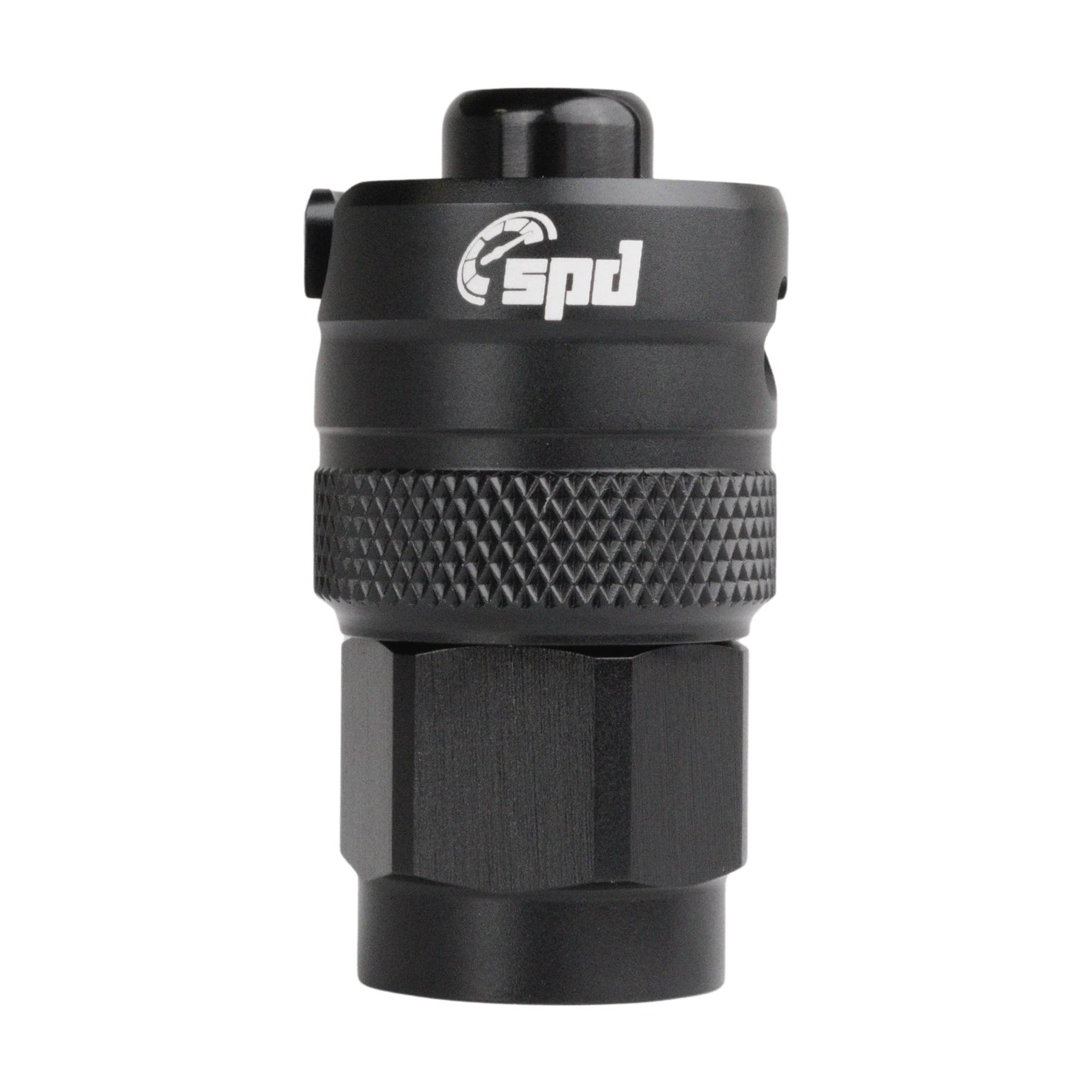

Adapter Hona:

Skruvas mot andra AN- eller JIC-kopplingar och tätar via 37° konan, vilket innebär att ingen extra packning behövs. I den motsatta änden ansluts Quick-Connect slangkoppling.

Adapter ORB (O-ring Boss):

Skruvas i gängade AN- eller JIC-portar och tätar mot plan yta med o-ring, istället för via kona. I den motsatta änden ansluts Quick-Connect slangkoppling.

Jämför

Jämför vanliga SPD kopplingar med SPD Quick Connect kopplingar

	SPD Vanlig AN	SPD Quick-Connect AN
Montering	Verktyg	Verktygslöst
Demontering	Tidskrävande	Sekunder
Servicevänlighet	Medel	Mycket hög
Flöde	Fullt	Fullt
Motorsport	Ja	Ja
Material	Aluminium	Aluminium
