Mått på AN-kopplingar - En storleksguide



Mått på AN-kopplingar, slang och rör är några av de vanligaste frågorna -och missuppfattningar som finns om AN-kopplingar. AN mäts i tum där AN1 i teorin är 1/16", AN8 är då 1/2" och AN16 är därmed 1". AN8 är alltså inte 10mm som är en vanlig missuppfattning. Även hur man mäter detta är vanliga missförstånd då det finns olika typer av AN-kopplingar, slang, rör och nyckelfattningar. Och man får olika mätvärden på alla dessa. För att göra det tydligt så har vi delat upp informationen i olika kategorier:

  1. Mått på AN-kopplingar
  2. Mått på AN-slang
  3. Mått på AN-rör
  4. Mått på nyckelfattning (AN)

Mäter man ytterdiameter eller innerdiameter? I gängan eller på gängan? Det ska vi gå igenom här!




AN-kopplingar är en förkortning av Army-Navy och kom under andra världskriget då det skulle vara lätt och bättre toleranser än vanliga hydraulkopplingar. AN-kopplingar har blivit en slags standard på eftermarknaden inom performance och hobbyflyg.

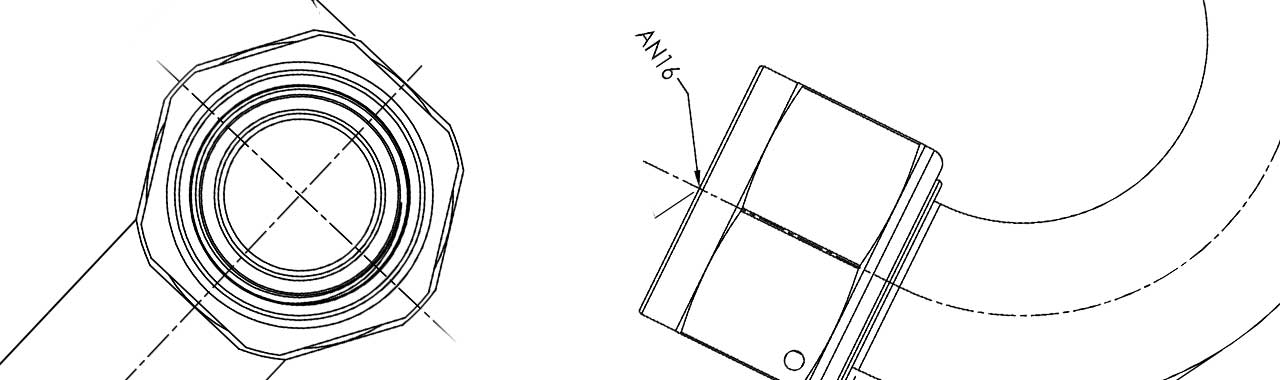

1. Mått på AN-kopplingar

AN-kopplingar är enkelt förklarat en JIC koppling i aluminium fast med högre precision. Storlek på AN-kopplingar mäts genom gängan.

AN-koppling hane (utvändig gänga)

Här presenteras gängan i tum, metriskt mått i gängan samt metriskt ytterdiameter.

AN4 = 7/16" -20 = ~9,1mm i gängorna = ~11,8mm YD
AN6 = 9/16" -18 = ~11,6mm i gängorna = ~14,2mm YD
AN8 = 3/4" -16 = ~16,6mm i gängorna = ~ 19,0mm YD
AN10 = 7/8" -14 = ~19,5mm i gängorna = ~22,3mm YD
AN12 = 1-1/16" -12 = ~23,8mm i gängorna = ~26,9mm YD
AN16 = 1-5/16" -12 = ~30,2mm i gängorna = ~33,3mm YD
AN20 = 1-5/8" -12 = ~38,2mm i gängorna = ~41,4mm YD

AN-koppling hona (invändig gänga)

Här presenteras gängan i tum samt metrisk innerdiameter.

AN4 = 7/16" -20 = ~9,9mm ID
AN6 = 9/16" -18 = ~12,9mm ID
AN8 = 3/4" -16 = ~17,5mm ID
AN10 = 7/8" -14 = ~20,6mm ID
AN12 = 1-1/16" -12 = ~24,9mm ID
AN16 = 1-5/16" -12 = ~31,2mm ID
AN20 = 1-5/8" -12 = ~39,1mm ID

AN-koppling invändig gänga

Här presenteras ett ungefärligt innermått på AN-kopplingar. Observera att innermåttet på slangkopplingar och an-kopplingar kan skilja sig beroende på typ, material tillverkare osv. Därför skall dessa invändiga mått bara användas som riktlinjer.

AN4 = ~3,7mm
AN6 = ~6,0mm
AN8 = ~8,6mm
AN10 = ~11,1mm
AN12 = ~14,3mm
AN16 = ~19mm
AN20 = ~25mm

Motsvarande AN-adaptrar har generellt 1mm större innerdiameter. Ska en adapter skall reducera till en mindre gänga så krymper även innerdiameter.

2. Mått på AN-slang

Storlek på AN-slang mäts i slangen = (slangens innerdiameter). Beroende på vilken typ av slang det är så kommer ytterdiameter på slangen att variera. Även typ av slang teknik har ändrats sedan andra väldskriget när dessa kopplingar kom så de faktiskta måtten på AN-slang kan variera. Det skiljer sig även mellan tillverkare ibland. Så var noga att använda rätt slang till dina AN-kopplingar!



Mått på stålomspunnen gummislang (-1950)

AN3 = 3/16" slang id = ~4,76mm
AN4 = 1/4" slang id = ~6,35mm
AN5 = 5/16" slang id = ~7,9mm
AN6 = 3/8" slang id = ~9,5mm
AN8 = 1/2" slang id = ~12,7mm
AN10 = 5/8" slang id = ~15,9mm
AN12 = 3/4" slang id = ~19,05mm
AN16 = 1" slang id = ~25,4mm
AN20 = 1-1/4" slang id = ~31,75mm

Mått på Stålomsounnen gummislang (nutid)

AN4 = 7/32" ~5,4mm
AN5 = 5/16" ~7,9mm
AN6 = 11/32 ~8,7mm
AN8 = 7/16" ~11,1mm
AN10 = 9/16" ~14,2mm
AN12 = 11/16" ~17,4mm
AN16 = 7/8" ~22,2mm
AN20 = 1-1/8" ~28,5mm

Mått på Stålomsounnen PTFE slang (nutid)

AN4 = 3/16" ~4,8mm
AN6 = 21/64" ~8,1mm
AN8 = 27/64" ~10,7mm
AN10 = 33/64" ~13,0mm
AN12 = 41/64" ~16,3mm
AN16 = 7/8" ~22,2mm

3. Mått på AN-rör

Storlek på AN-rör mäts på rörets ytterdiameter. Tjockleken varierar mellan tillverkare och därför är innermåttet olika. Men överlag så har ett AN4 rör ~1,5mm godstjocklek och ett AN12 rör ~2,5mm godstjocklek.


AN4 = 1/4" rör yd = ~6,35mm
AN5 = 5/16" rör yd = ~7,9mm
AN6 = 3/8" rör yd = ~9,5mm
AN8 = 1/2" rör yd = ~12,7mm
AN10 = 5/8" rör yd = ~15,9mm
AN12 = 3/4" rör yd = ~19,05mm

4. Mått på nyckelfattning (AN)

Även nyckelfattningen på AN-kopplingar är i tum och då Europeiska storlekar är medtriska (millimeter) så rekomenderas skiftnyckel vid montering så man får korrekt ingrepp. Det finns speciella verktyg just för an-kopplingar men en vanlig skyftnyckel fungerar utmärkt.

AN3 = 1/2" = ~12,7mm
AN4 = 9/16" = ~14,3mm
AN6 = 11/16" = ~17,48mm
AN8 = 7/8" = ~22,23mm
AN10 = 1" = ~25,4mm
AN12 = 1-1/4" = ~31,75mm
AN16 = 1-1/2" = ~38,1mm
AN20 = 1-13/16" = ~46,0mm
