Volvo B230 Kabelhärva montering
Spridare
2-pin JPT som passar de flesta spridare med Bosch JPT kontaktstycke. Har du annat kontaktstycket t.ex USCAR så kan du enkelt bygga en egen adapter med en JPT hane och en USCAR kontakt. Se nedan länkade kontakter.

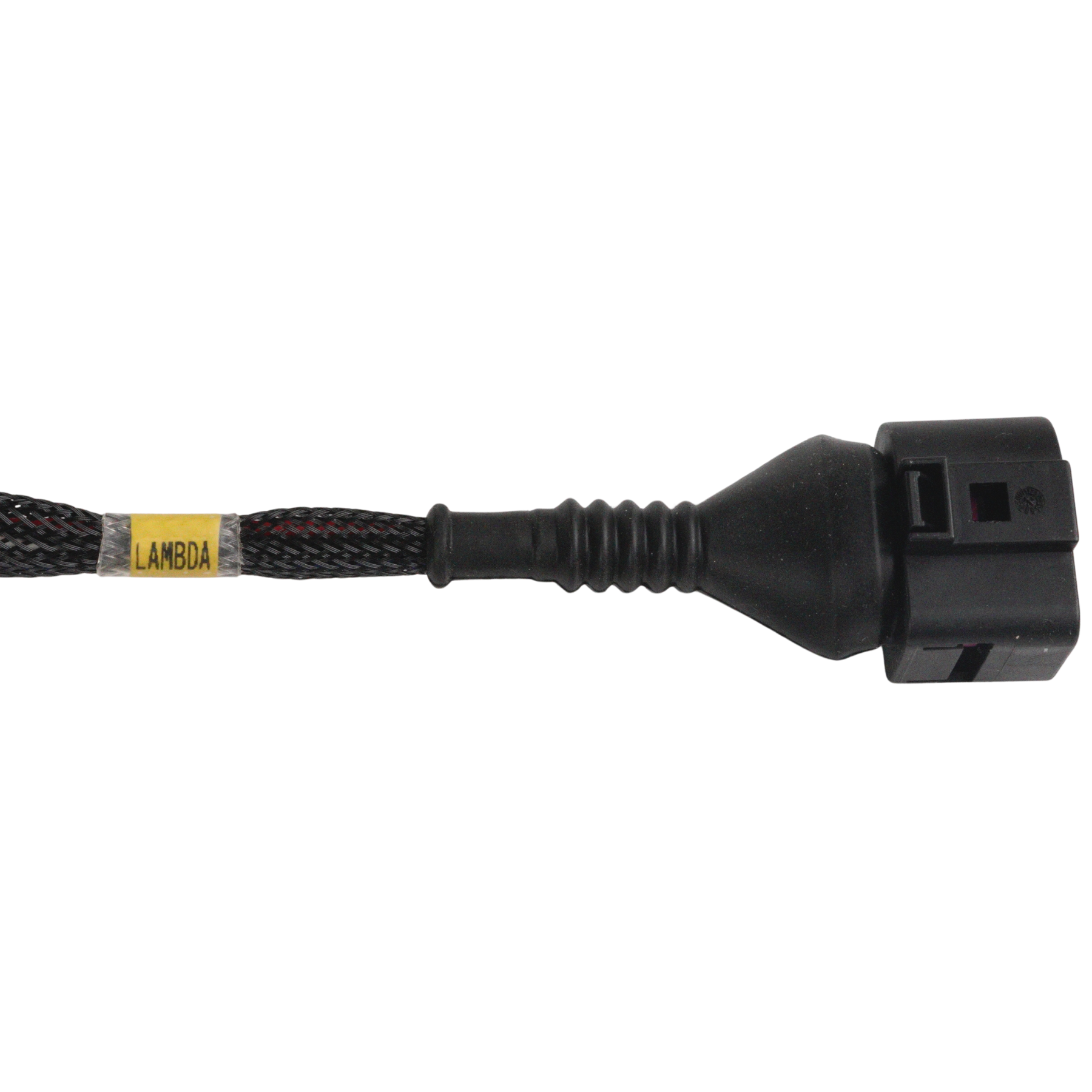

Lambda
6-pin VAG kontakt.
Bosch LSU4.2 är den vanligaste bredbandslambdan till eftermarknad styrsystem. Den har den "stora" 6-poliga VAG kontakten.
Det finns också en mindre 6-pin kontakt som är till Bosch LSU 4.9 Bredbandslambda.
Vevaxel
3-pin JPT kontakt som passar B230 vevaxelsensor och de på marknaden vanligaste sensorerna.

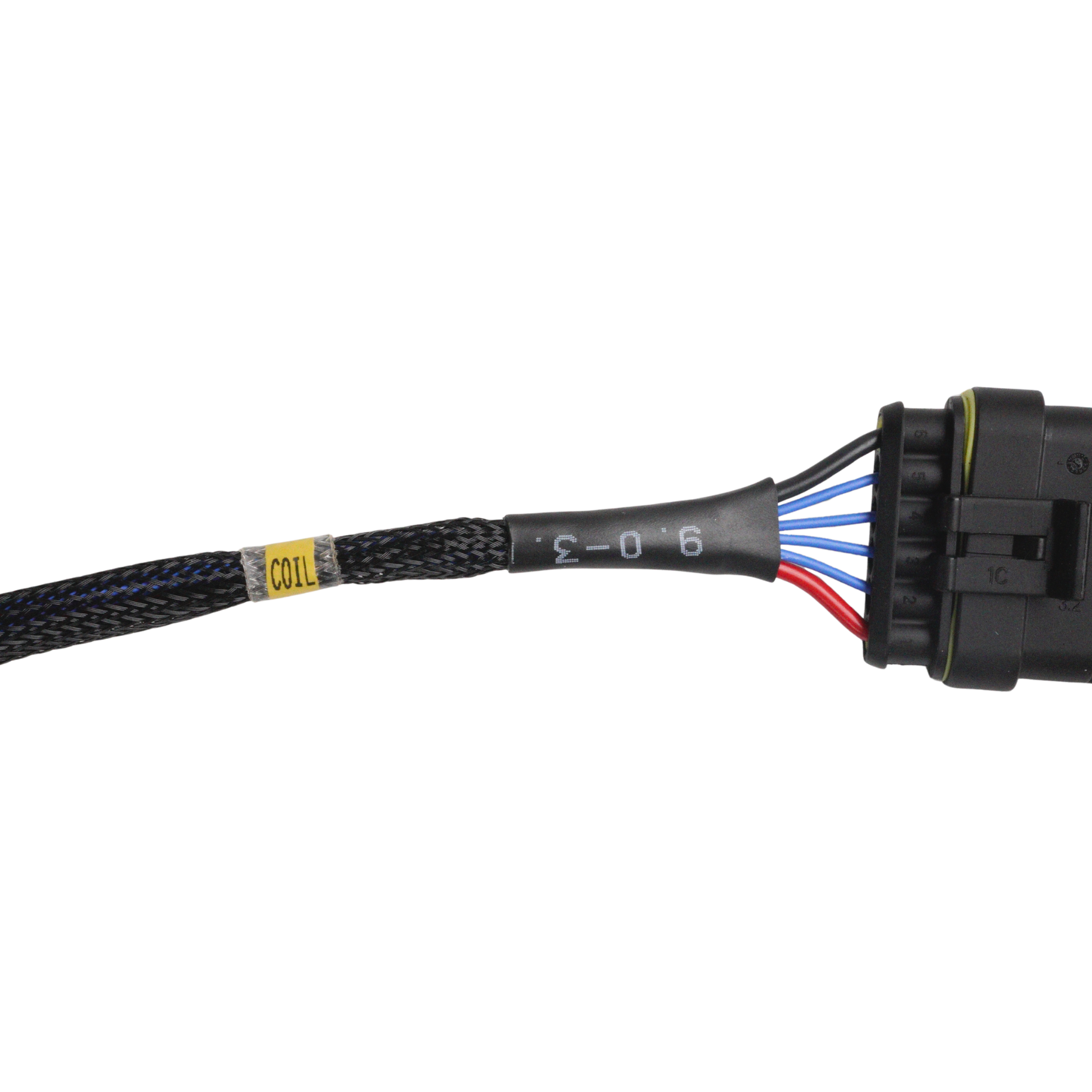

Tändspole v.1
6-pin Superseal som kan kopplas till valfri tändspole eller flera tändspolar. Denna kontakt fungerar som en adapter som du kopplar dig vidare från. Se alternativ nedanför.

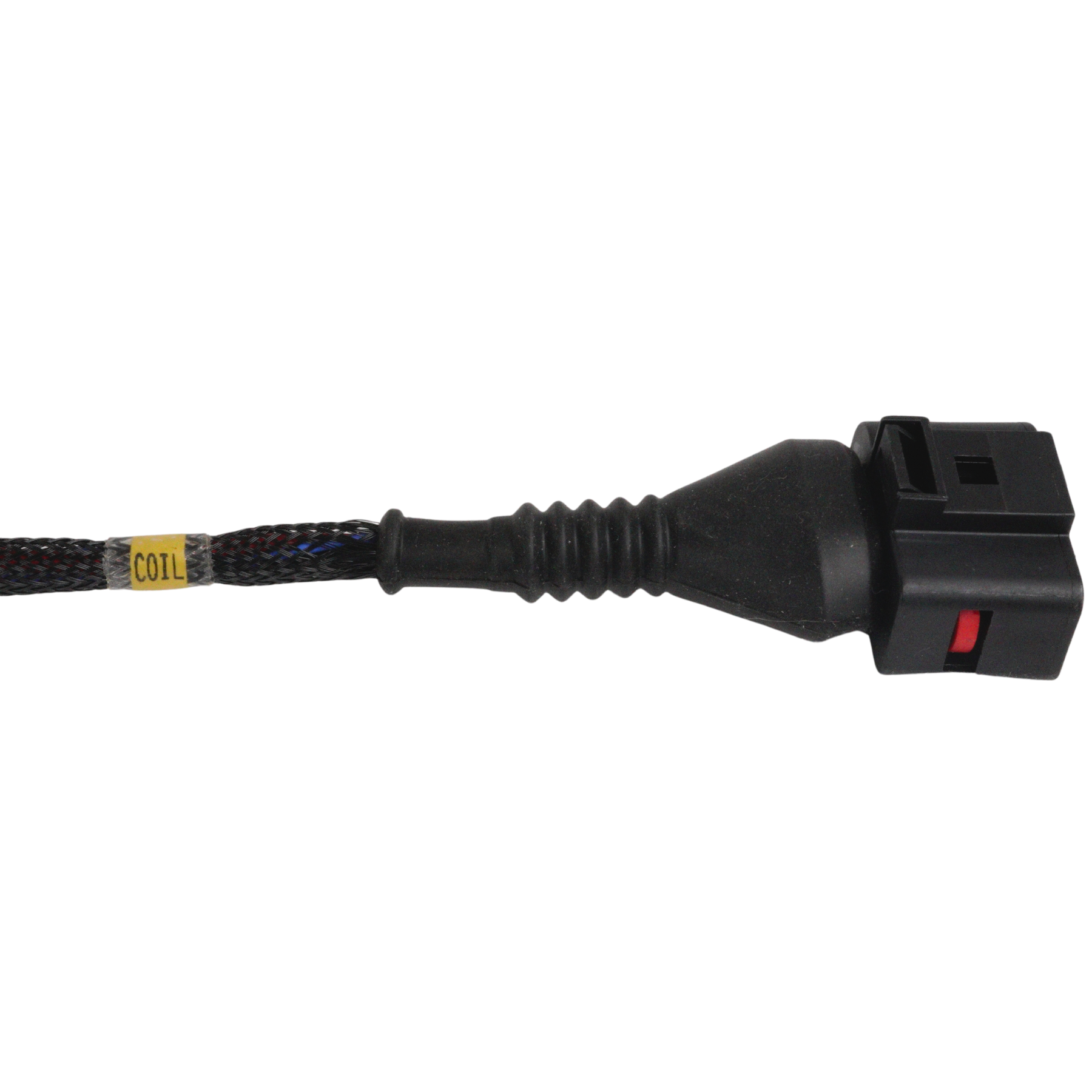

Tändspole v.2
4-pin VAG kontakt
Passar de vanligaste populära waste spak tändspolar.
Du kan också bygga din egen adapter som passar separata tändspolar t.ex Mototron.

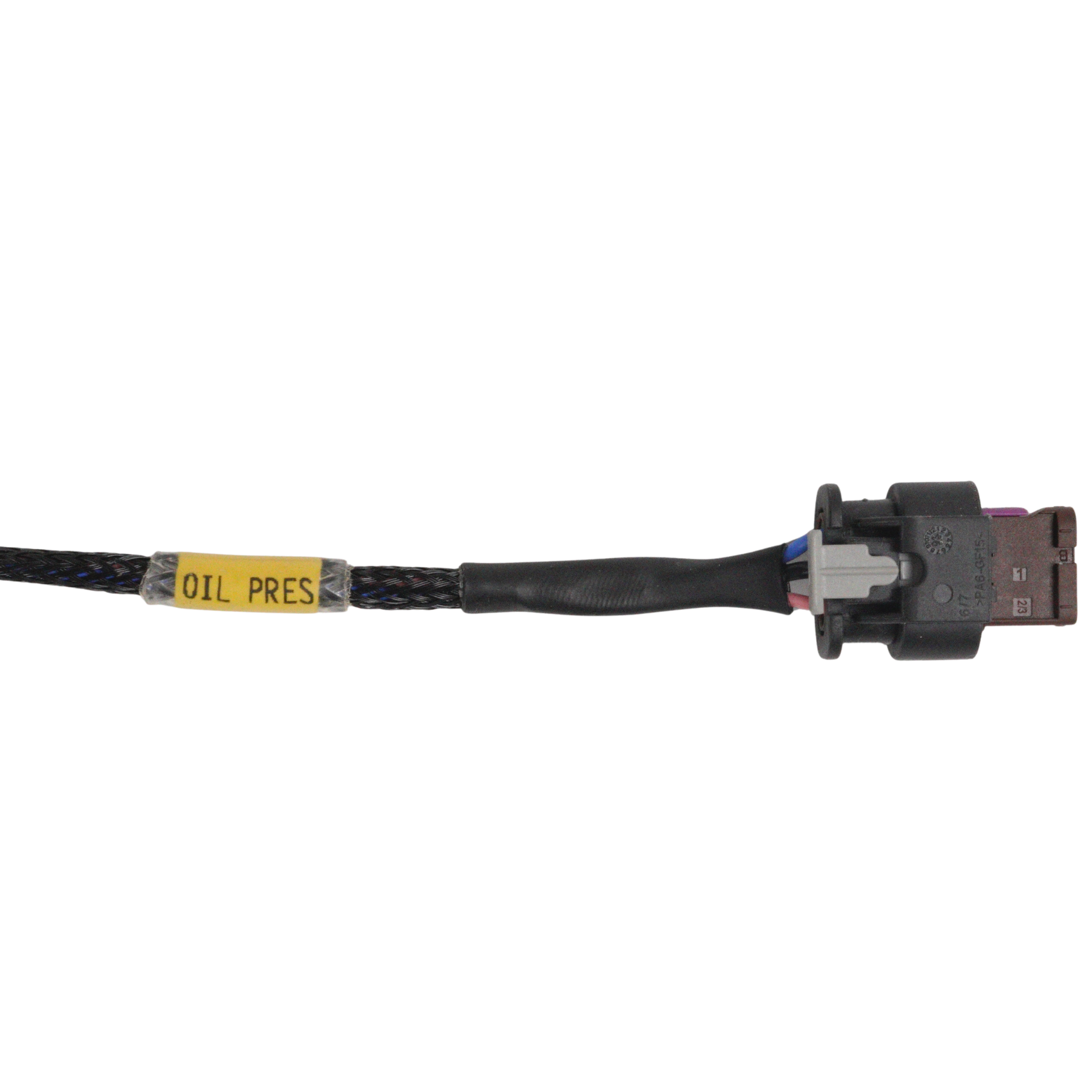

Oljetryck
2-pin kontakt som passar OEM oljetryckkontakt.
Går att byta ut mot en Honeywell kontakt som passar Honeywell populära tryckgivare.
Det finns även ett färdigt kit för att montera denna givare direkt i blocket istället för original.

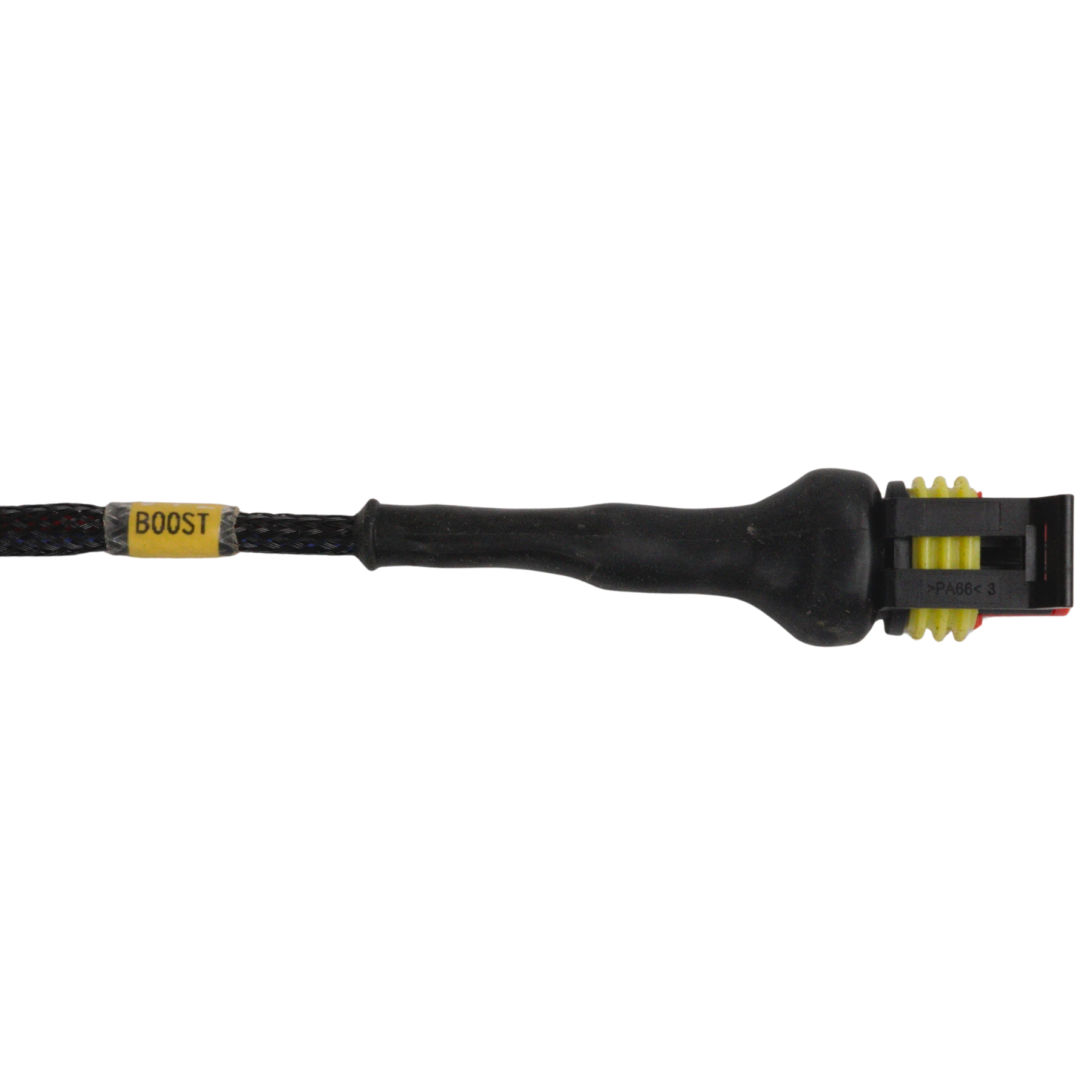

Laddtryck
2-pin Superseal som passar den populära MAC ventilen som används som laddtrycksstyrning.

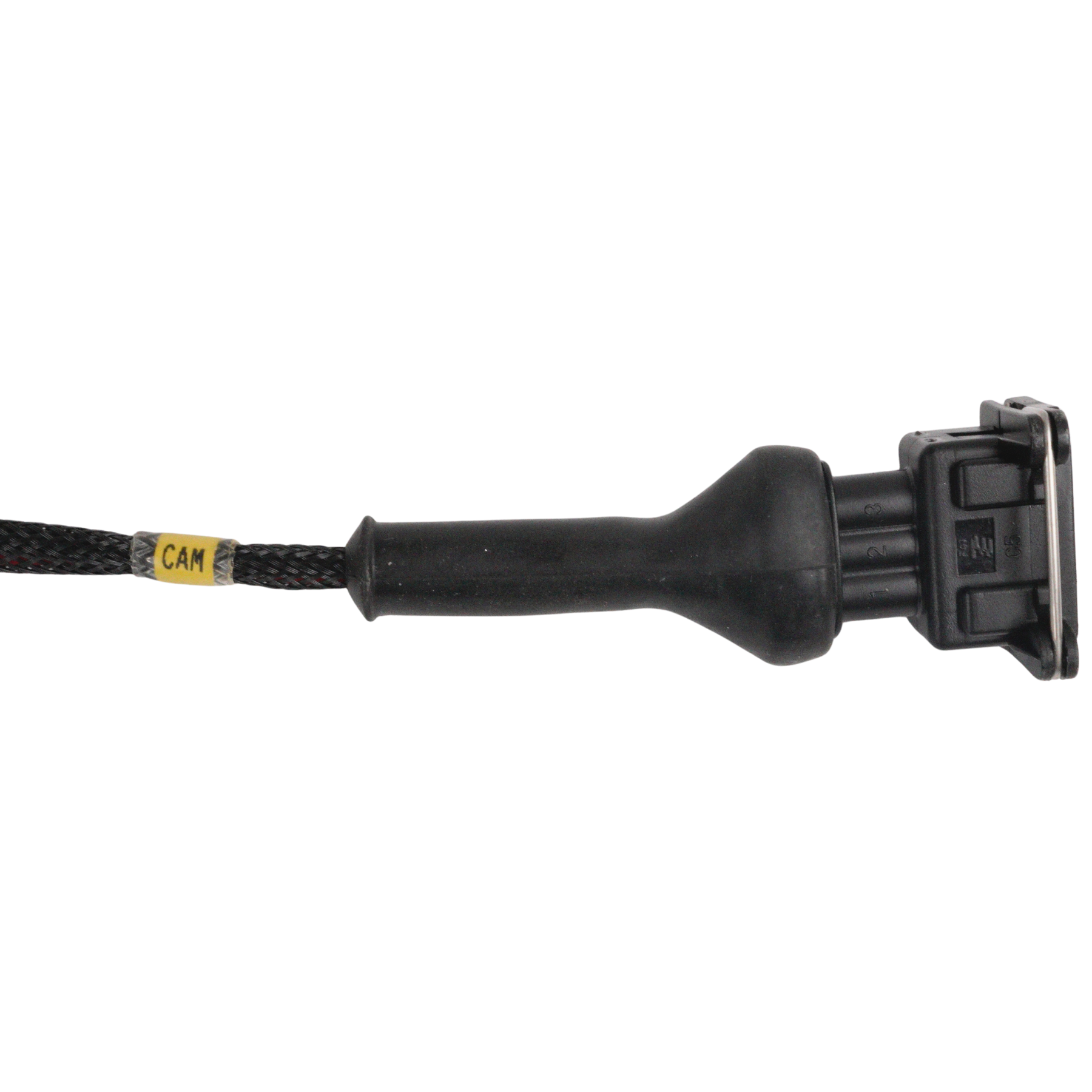

Kamaxel
3-pin JPT
Passar med Speeding Kamaxelsensor för B230.
Du kan även välja bort denna och köra Waste spark.
Du kan lägga till funktionen vid senare tillfälle då kabelhärvan är förberedd för detta.

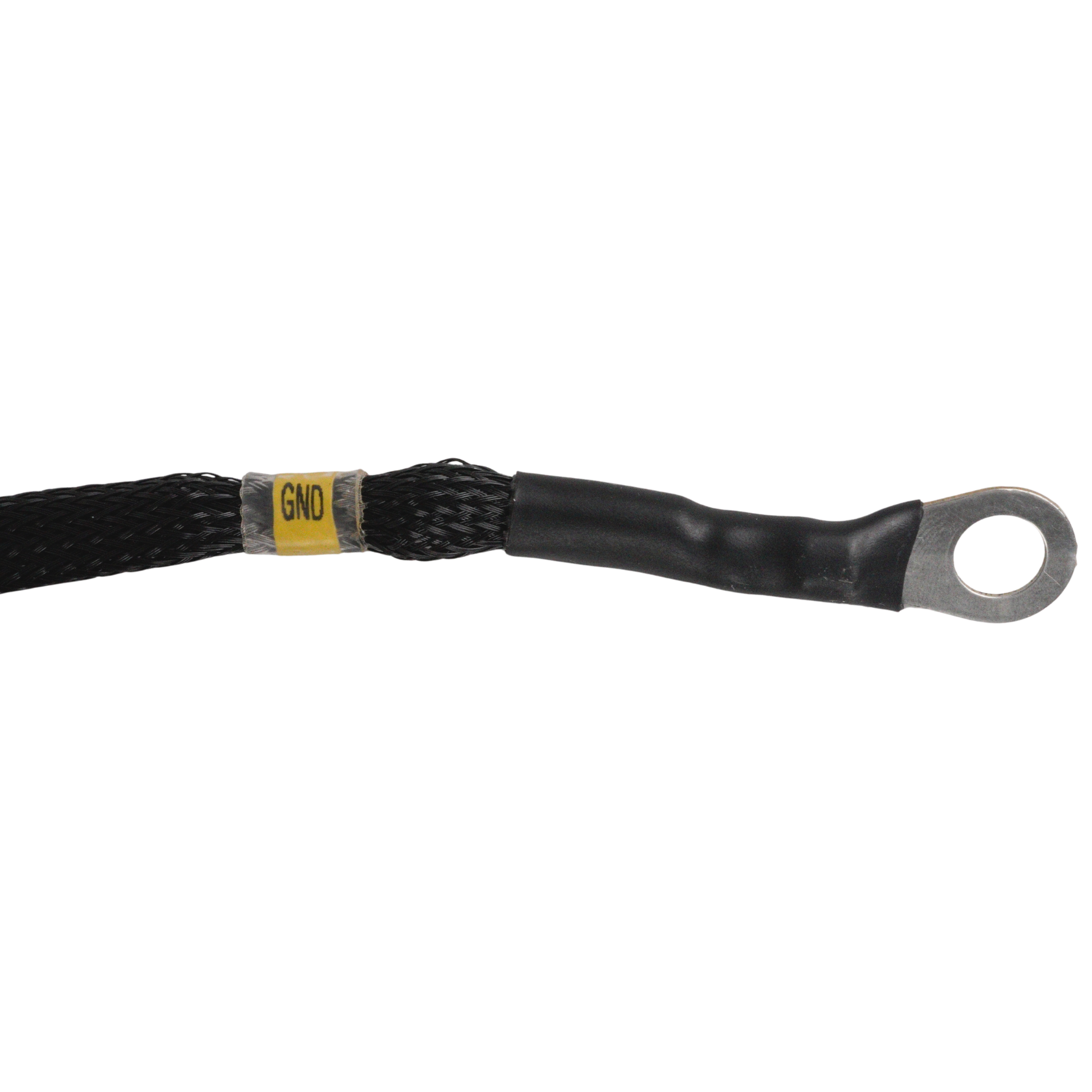

GND (Jord)
10mm ringterminal (ringkabelsko)
Jordas i motorblock/topp. Måste ha bra kontakt då en bra jordpunkt lägger grunden för ett väl fungerande elsystem.
Notera att jordfläta / kabel mellan motor och chassi måste vara i bra skick. Denna rekommenderas att byta ut till en ny.
TPS Spjälllägesgivare
3-pin JPT
Passar OEM spjällägesgivare eller eftermarknadsgivare när man använder adapter enligt nedan.
Tomgångsmotor
3-pin JPT
Passar OEM tomgångsmotor eller används som extra in/utgång om tomgångsmotor plockas bort.

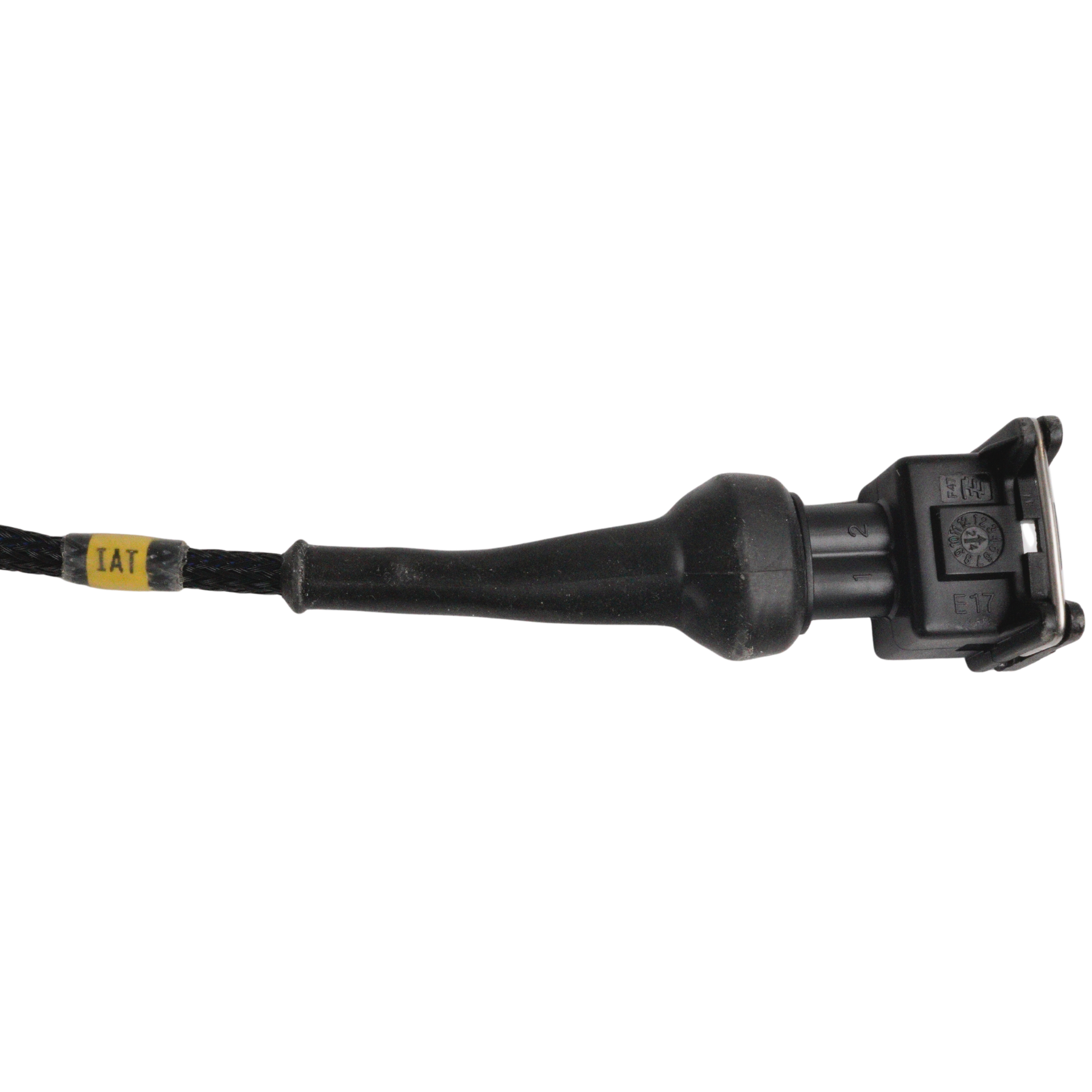

IAT Insugstemperatur
2-pin JPT
Passar temperaturgivare som eftermonteras på insugsröret eller på insuget.
Insugsgivare sitter original i luftmassemätare som plockas bort med eftermarknad styrsystem som mäter MAP istället för luftflöde.
CLT Vattentemperatur
2-pin JPT
Passar OEM samt de flesta förekommande vatten temperatur sensorer.
Gängan kan variera så var noga att se så du får rätt gänga om du skall byta givare.

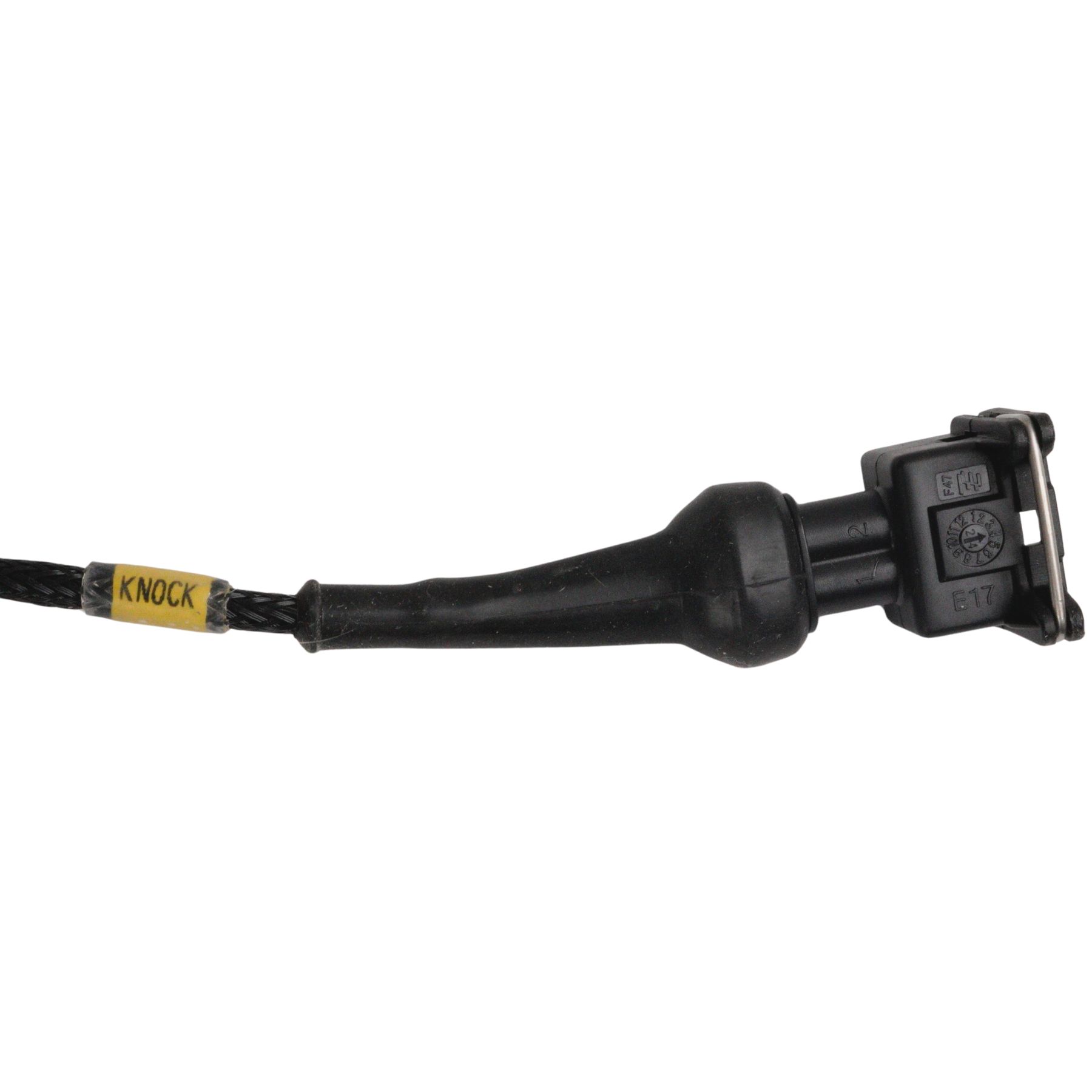

Knacksensor
2-pin JPT passar Bosch knacksensor.
