Bromsrör monteringskit

Bromsrör kit - utsida

- För dig som har huvudcylindrarna i motorutrymmet.

Bromsrörskit för dig som skall bygga enkretssystem. Bromsrörskit för att koppla bromssystemet från huvudbromscylinderns utlopp på trycksidan ända ut till hjulhusen där man sedan kompletterar med bromssalng. För dig som skall dra bromsrören utanför kupéutrymmet.

Ingående delar:

1x 3/8" bromsrörsnippel hane (37-F)

1x Skottgenomföring T (SPDTkors)

2x Skottgenomföring Rak (832-03C)

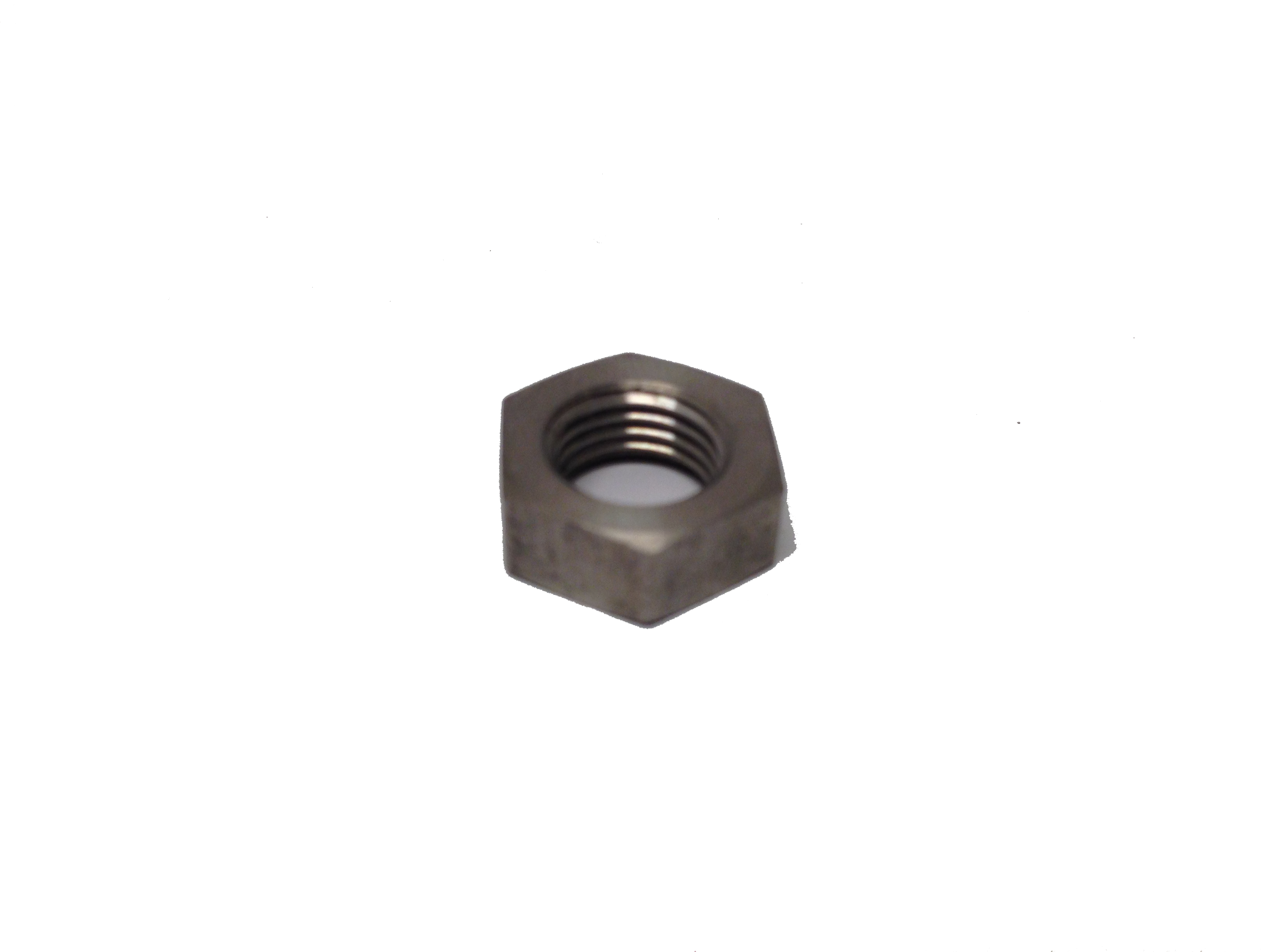

2x Låsmutter till skottgenomföring (924-03C)

5x 3/8" bromsrörsnippel hona (37-H)

4 meter bromsrör (SPDcn317)

 OBS - huvudbromscylindern på bilden ingår inte. Den visas i ett illustrativt syfte.

Montering:

1.
3/8" bromsrörsnippel hane (37-F)
Denna gängas ner i utloppet huvudbromscylindern (Trycksidan)

2.
T-kors (SPDTkors)
T-korset monteras fast på lämplig plats.

3.
Skottgenomföring Rak (832-03C)
Dessa skottgenomföringar monteras i karossen ute vid hjulhusen på den plats där man skall montera bromsslangarna som skall gå till bromsoken.

4.
3/8" bromsrörsnippel hona (37-H) + 4 meter bromsrör (SPDcn317)
Kona och montera nu bromsrör mellan huvudbromscylinder och adaptrar.

Vill du veta hur man konar bromsrör?
Tryck här
