Huvudcylinder 0,75" (Girling)

Huvudbromscylinder 0,75" (Girling)

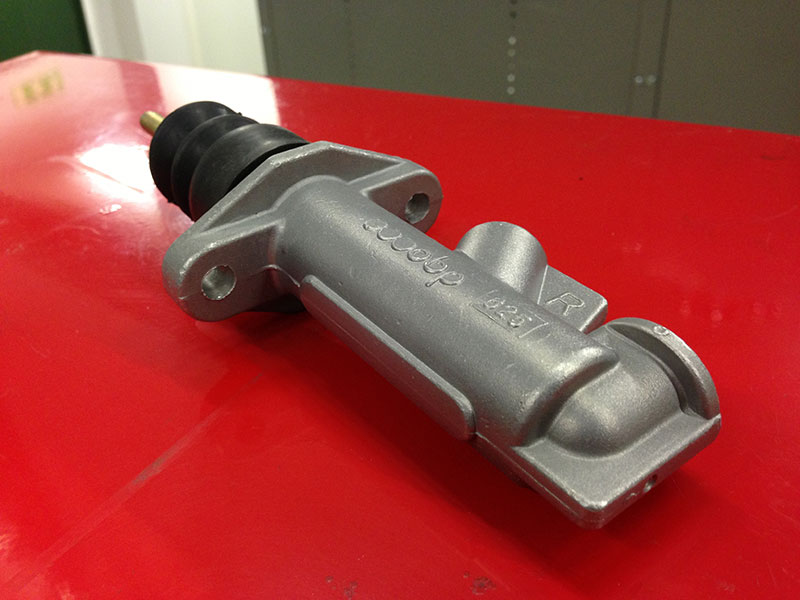

OBP huvudcylinder till bromssystemet. (lika som Girling). Det är standardmått på cylindern vad gäller storlekar, bulthål och infästning.

Specifikation

CC mått monteringshål: 57mm

Längd på kropp: 106mm

Total längd inkl. tryckstång: ~200mm

Storlek på cylinder: 0,75" / 3/4" / 19,05mm

MAX slag: 30mm

Pumpbar vätska per mm slag: 285mm3

MAX pumpbar vätska: 8550mm3

Val av storlek på bromscylinder

Vill man få en indikation över hur liten cylinder man kan använda till sina bromsok så måste man veta hur mycket vätska det går åt för att flytta kolven en viss sträcka. Man får då mäta hur stor kolvarea man har i bromsoken. Man börjar med att mäta kolvens diameter.

Pi*r*r = kolvarea
Exempel på en 54mm kolv:
3,14*27*27 = 2289mm2 = 2289mm3 per mm slag.
Detta tar man gånger antalet kolvar man har.

OBS
Har man enkolvsok så räknar man det som ett tvåkolvsok. Har man flerkolvsok med olika kolvstorlekar så räknar man arean på de olika storlekarna separat.

I exemplet ovan så behövde ett enkolvsok med 54mm kolv 2289mm3 vätska för att röra sig 1mm.
När man då kopplar 2st enkolvsok till en cylinder så får man 4st kolvar som i detta fallet blir 2289mm3*4=9156mm3 som krävs för att flytta bromsokens kolvar 1mm.

Tänk på att man oftast inte använder huvudcylinderns totala slaglängd i ett bromsvågssystem.

Monteringsdetaljer:

T-kors

Bromsnippel in

Bromsnippel ut

Bromsljusgivare

Inkoppling och passande gängor, nipplar, slangar och tätningar
