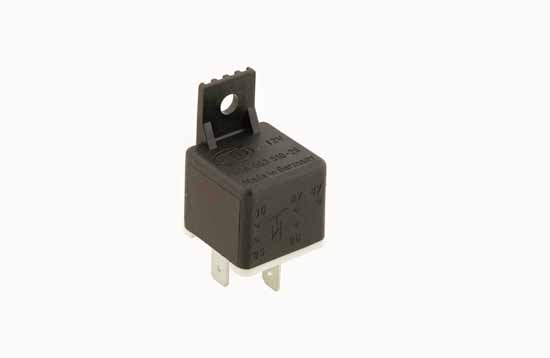

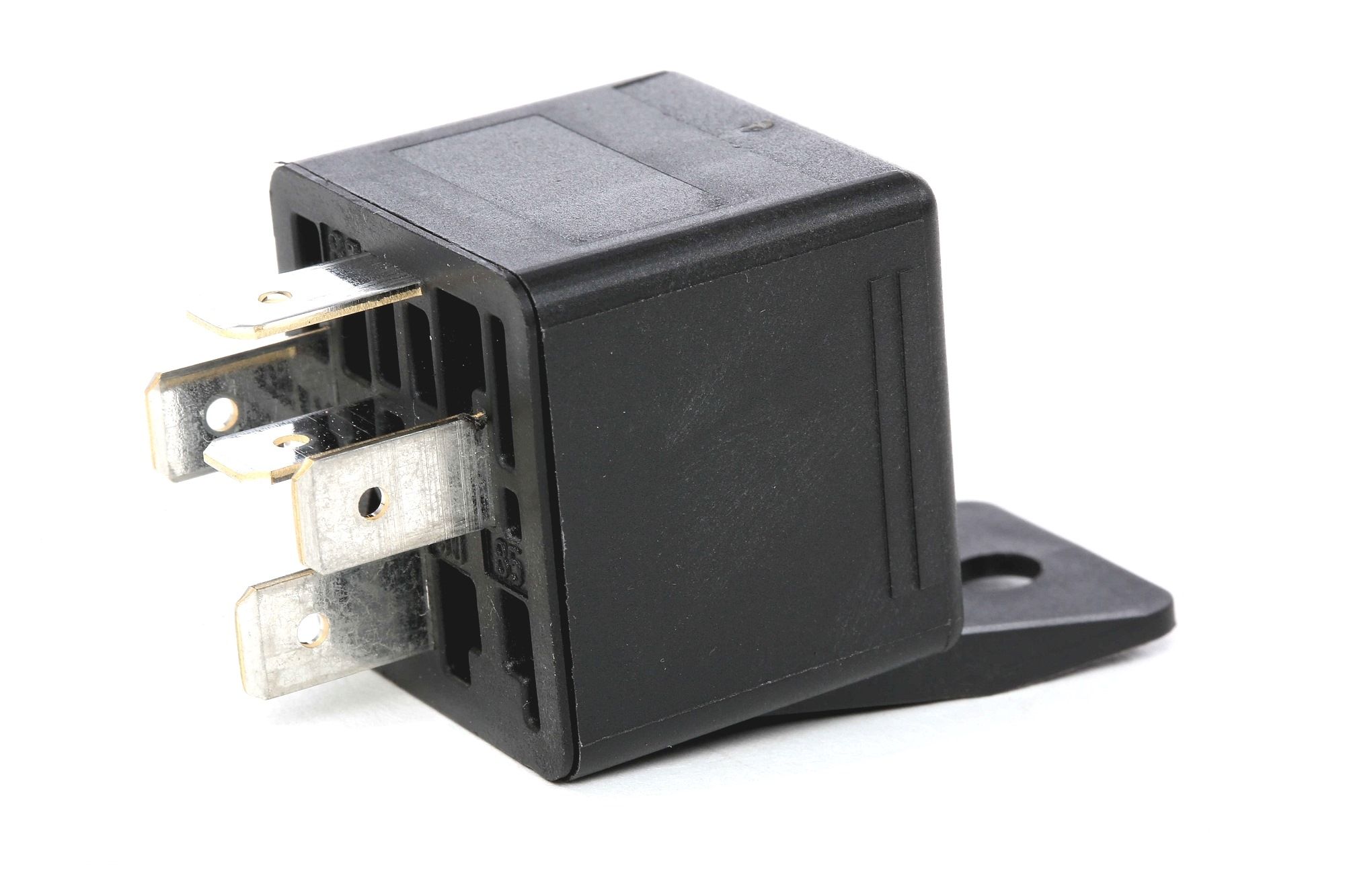

Bosch Relä 12V 30A med fäste och dubbel utgång
Bosch
Dubbel utgång (87)
Kundrecensioner
Hjälp andra att välja rätt. Var först med att skriva en recension!
Skriv en recensionRelä 12V 30A med fäste, dubbel 87 utgång
30Ampere relä. Kopplas ihop med förbrukare som drar under 30Ampere.
Exempel:
En 12v "vanlig" bränslepump drar upp till 20 ampere som max. detta är vid hög belastning. Använder man två bränslepumpar och ej har högt mottryck i systemet så drar de under 15A och då kan 2st kopplas. Samma gäller fläktar och andra förbrukare.
Är man osäker så kopplar man ett relä per förbrukare för att ej överbelasta relät och få problem.
Inkoppling relä:
85 och 86 - signal
Kopplas till styrsystem eller signal som aktiverar relät. en till plus och en till minus. direkt till batteri eller tändningspänning om styrningen av relät bara skall fungera när tändningen är på.
30 - strömkälla
Kopplas i de flesta fall till konstant spänning som har kontakt med batteriet. Kan kopplas både till Plus och minus beroende på vilken typ av styrning man vill ha till förbrukare som bränslepumpar, fläktar osv.
87 - utgång
Denna kopplas till förbrukare som bränslepumpar, fläktar osv. 87 aktiveras bara om relät är aktiverar med hjälp av 85 och 86 OCH att 30 är inkopplad. Om inte dessa är inkopplade och aktiva så kommer inget hända med 87.
Beräkna storlek på relä med ohms lag
P = W = Watt = Effekt
U = V = Volt = Spänning
I = A = Ampere = Ström
Exempel 1:
12Volt kylfläkt som drar 75Watt
75 / 12 = 6,25 Ampere
Använd 1,5-2 gånger den beräknade strömmen för att ha säkerhetsmarginal. I detta fallet används ett relä på 10-15 Ampere
Exempel 2:
12Volt bränslepump som drar 240Watt
240/12 = 20 Ampere
Använd 1,5-2 gånger den beräknade strömmen för att ha säkerhetsmarginal.
I detta fallet används ett relä på 30-40 Ampere
----------------
