Link ECU Toyota Supra 2JZ (Non-VVTi) Motorstyrning

SupraLink Toyota Supra 2JZ (Non-VVTi)

Enkel att installera. Prisvärd. Pålitlig.

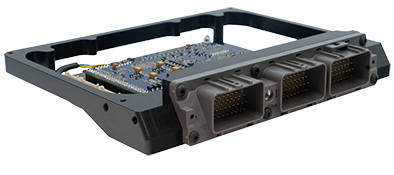

G4X PlugIn ECU:er erbjuder den senaste tekniken inom motormanagement, designad för att enkelt maximera potentialen från din bil.
Denna ECU passar inuti den ursprungliga OEM-höljet. Installationen är enkel, utan att någon ändring av fabrikens kablage krävs för modellerna listade nedan.

Designad för 2JZ non VVTi motorn.

• Kontrollera att din kontaktmatchar rubriken på den listade bilden innan köp.
• Denna ECU fungerar endast för manuella växellådor.
• Ingen inbyggd MAP-sensor.
• XS Loom & map-sensor rekommenderas starkt.
• De flesta fabriksfunktioner stöds.
• Kontrollera fliken för funktioner för I/O-expansionsalternativ.
• Denna ECU behöver en modifiering innan E-Throttle kan användas.

Lämpliga applikationer:

• Toyota Supra 2JZ non VVTi
• Denna ECU kommer att stödja naturligt aspirerade, parallella twin eller enstaka turboladdade konfigurationer. Stöder inte sekventiell kontroll av de ursprungliga tvillingturbinerna (obs: passar inte för NA Supra)

G4X PlugIn Nyckelfunktioner (där det är tillämpligt):

• Upp till 6D bränsle- och tändkartläggning
• Precisionsstyrd kamkontroll (fyra kam, oberoende styrning)
• Sekventiell bränsletillförsel
• Digitalt tändsystem, alla OEM-mönster
• OEM tomgångshårdvara stöds
• 5D turboladdning med tre växlande tabeller
• Motorsportelement - antilag, launch, flat shift
• Kontinuerlig barometrisk korrigering (inbyggd)
• CAN-port
• QuickTune - automatiserad bränsletuning
• Individuell cylinderkompensation
• USB-tuningkabel ingår
• Statistikinspelning i inbyggt minne
• Växelkompensering för tändning, turboladdning och bränsle
• Real-time valbara dubbla bränsle-, tänd- och turboladdningskartor
• Synkroniserings- och vevaxelsensorer kan vara en kombination av Hall-effekt, variabel reluctans eller optiska sensorer
• Boostkontroll refererad till växel, hastighet eller gaskapacitet
• 512 MB dataloggningsminne
• Staged injection
• Knock med "windowing"

I/O Expansionsalternativ
Toyota Supra plug-in ECU har två expansionskontakter.
Från PCB-revision 1.2:

Expansion Connector 1:

• Gnd               Sensor Ground Only
• +5V Out        Low Current +5V Supply
• An Volt 7       Analog 0-5V input
• An Volt 6       Analog 0-5V input
• An Temp 4     Temperatursensor ingång
• An Temp 3     Temperatursensor ingång
• DI 8               Digital input
• DI 7               Digital input

Expansion Connector 2:

• Gnd               Sensor Ground Only
• +5V Out        Low Current +5V Supply
• Aux 9               EThrottle - kan inte användas som Aux Out
• DI 9               Digital input
• DI 10              Digital input
• An Volt 8       Analog 0-5V input
• An Volt 9       Analog 0-5V input
• An Volt 10     Analog 0-5V input
