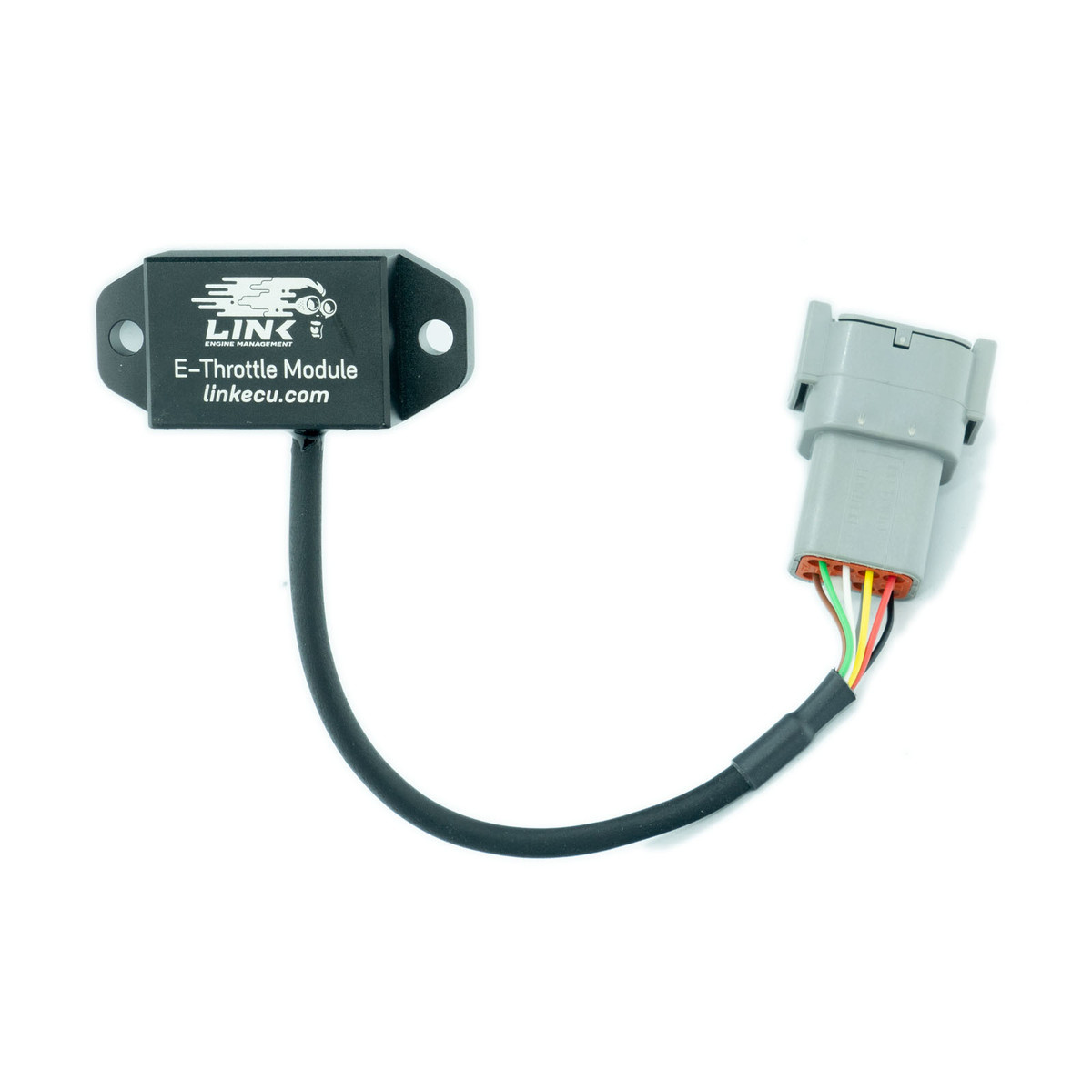

Extern E-Throttle-modul (Drive by Wire) från Link
Links externa E-throttle-modul fungerar med alla Link G4X-ECU

(förutom instegsmodellen AtomX) samt alla G4+-ECU

(Storm och högre). Modulen ger dig fullständig kontroll över din gasinställning och möjliggör snabbare och mer exakt gasrespons.

Ersätt mekaniska gaslänkage med en avancerad elektronisk gasmodul.
E-throttle är snabbare, kräver mindre underhåll, förbättrar bränsleekonomin och minskar utsläppen.

Den externa E-throttle-modulen är designad för att användas med:

• Alla Link G4X-ECU
  (förutom AtomX)
• Alla Link G4+-ECU
  (Storm och högre)

Den används oftast för att ge e-throttle-stöd till MonsoonX, StormX eller PlugInX-ECU eller för sekundär E-throttle-kontroll i XtremeX eller FuryX.

Anslutning och kabeldragning

Den externa elektroniska gasmodulen kan användas som en utgångsmodul för ECU som inte har inbyggt stöd för elektronisk gasreglering.

Modulen kräver tre hjälputgångar från ECU:n:

• Signal 1 styr den första drivsignalen från modulen och ska anslutas till det första Aux-paret.
• Signal 2 styr den andra drivsignalen och ska anslutas till det andra Aux-paret.
• Enable kopplas till den valda E-throttle-reläutgången och kopplar bort strömmen till den interna gasdrivningen.

Strömförsörjning:
Modulen ska få ström från huvudreläet.
Ström ska endast vara aktiv när tändningen är påslagen.Denna lösning är perfekt för högpresterande motorsportinställningar där snabb och exakt gasrespons är avgörande.

Anslutningsexempel
