Turbosmart Styrenhet för elektronisk Wastegate

Turbosmart Styrenhet för elektronisk Wastegate

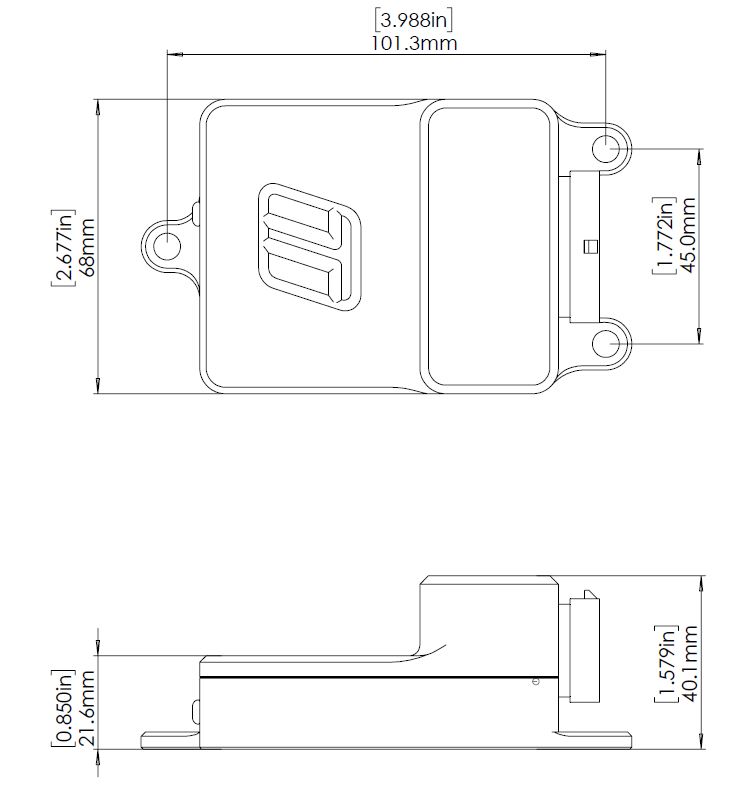

BlackBox by Turbosmart är en dedikerad elektronisk Wastegate Controller som kan användas i samarbete med en rad OEM och eftermarknads ECU:s. BlackBox ger skydd mot nuvarande krav och översättning av grundläggande såväl som mer avancerade kontrollstrategier av laddtryck till en Wastegate och kan användas på enkla eller dubbla elektroniska wastegate-system för den ultimata laddtryckskontrollen.

Funktioner
Dubbla kanal högström H-brygga utgångar
2 x Wastegate ventilpositionsingångar (0-5v)
2 x Wastegate temperaturingångar (0-5v)
2 x frekvensingångar (avancerad Wastegate Position Encoder)
PWM målpositionsingång
Analog 0-5v positionsmål
CAN Bus Position Efterfrågan Mål
CAN-bussventilområdesmål
CAN Bus Programmerbar PID Mode Alternativ
Fabriksladdad PID-kalibrering för alla Turbosmart eGates
Internt överströmsskydd
Internt övertemperaturskydd
Automatisk positionskalibrering
Anodiserat aluminiumhus
34-stifts Superseal-kontakt

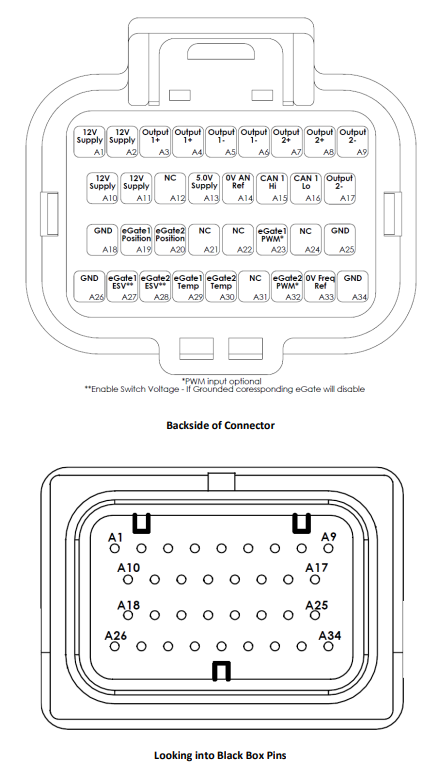

Pinout:
1: 12V försörjning positiv batteriströmförsörjning 1/4*
2: 12V försörjning positiv batteriströmförsörjning 2/4*
3: Utgång 1+ve eGate 1 Positiv strömförsörjning 1/2*
4: Utgång 1+ve eGate 1 Positiv strömförsörjning 2/2*
5: Utgång 1-ve eGate 1 negativ strömförsörjning 1/2*
6: Utgång 1-ve eGate 1 negativ strömförsörjning 2/2*
7: Utgång 2 +ve eGate 2 Positiv strömförsörjning 1/2*
8: Utgång 2+ve eGate 2 Positiv strömförsörjning 2/2*
9: Utgång 2-ve eGate 2 Negativ strömförsörjning 1/2*
10: 12V försörjning positiv batteriströmförsörjning 3/4*
11: 12V försörjning positiv batteriströmförsörjning 4/4*
12: NC Ingen anslutning
13: 5.0V Matning 5V Sensor Matning eGate/s Red Wire
14: 0V AN Ref** 0V-sensor (anslut INTE med chassi GND) eGate/s Black Wire
15: CAN 1 HI CAN 1 High
16: KAN 1 LÅ KAN 1 Låg
17: Utgång 2-ve eGate 2 Negativ strömförsörjning 2/2*
18: Jord (Ground)
19: AV1 Analog spänning 1 eGate 1 vit positionssensor
20: AV2 Analog spänning 2 eGate 2 Vit positionssensor
21: NC Ingen anslutning
22: NC Ingen anslutning
23: FREQ IN 1 ECU eGate 1 PWM-ingång
24: NC Ingen anslutning
25: Jord (Ground)
26: Jord (Ground)
27: AV5 eGate 1 Aktiverbar omkopplarspänning till "switch"
28: AV6 eGate 2 Aktiverbar omkopplarspänning till "switch"
29: AV7 Analog spänning 7 eGate 1 Gul temperatursensor
30: AV8 Analog spänning 8 eGate 2 Gul temperatursensor
31: NC Ingen anslutning
32: FREQ IN 4 ECU eGate 2 PWM-ingång
33: 0V FREQ REF** 0V Frekvens (anslut INTE med chassi GND)
34: Jord (Ground)

Installationsguide

Datablad/Djupare teknisk info
