Bromsrör monteringskit bak (hyd. handbroms)

Bromsrör kit bak för hydraulisk handbroms

- För dig som skall montera hydraulisk handbroms.

Bromsrörskit för dig som skall bygga enkretssystem. Bromsrörskit för att koppla bromssystemet från huvudbromscylinderns utlopp på trycksidan, genom den hydrauliska handbromsens huvudcylinder ända ut till hjulhusen där man sedan kompletterar med bromssalng.

Ingående delar:

2x 3/8" bromsrörsnippel hane (37-F)

1x 7/16 Bromsrörsnippel för 3/16" rör (37-7)

1x Skottgenomföring T (SPDTkors)

2x Skottgenomföring Rak (832-03C)

3x Låsmutter till skottgenomföring (924-03C)

5x 3/8" bromsrörsnippel hona (37-H)

4 meter bromsrör (SPDcn317)

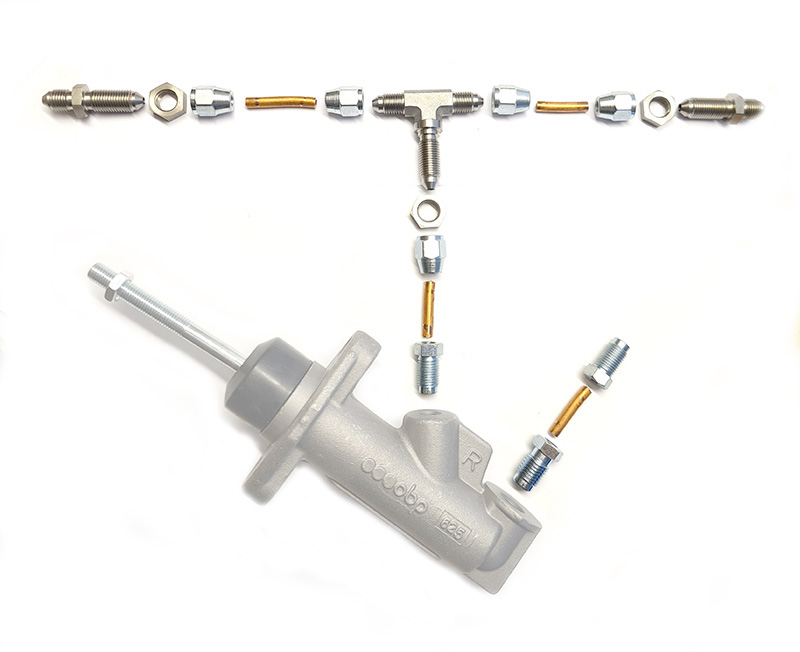

OBS - huvudbromscylindern på bilden ingår inte. Den visas i ett illustrativt syfte.

Montering:

1.
3/8" bromsrörsnippel hane (37-F)
Denna gängas ner i utloppet på fotbromsens huvudbromscylindern till bakbromsarna (Trycksidan)

2.
7/16 Bromsrörsnippel för 3/16" rör (37-7)
Denna gängas ner i inloppet på hydrauliska handbromsens huvudcylinder

3.
3/8" bromsrörsnippel hane (37-F)
Denna gängas ner i utloppet på hydrauliska handbromsens huvudcylinder

2.

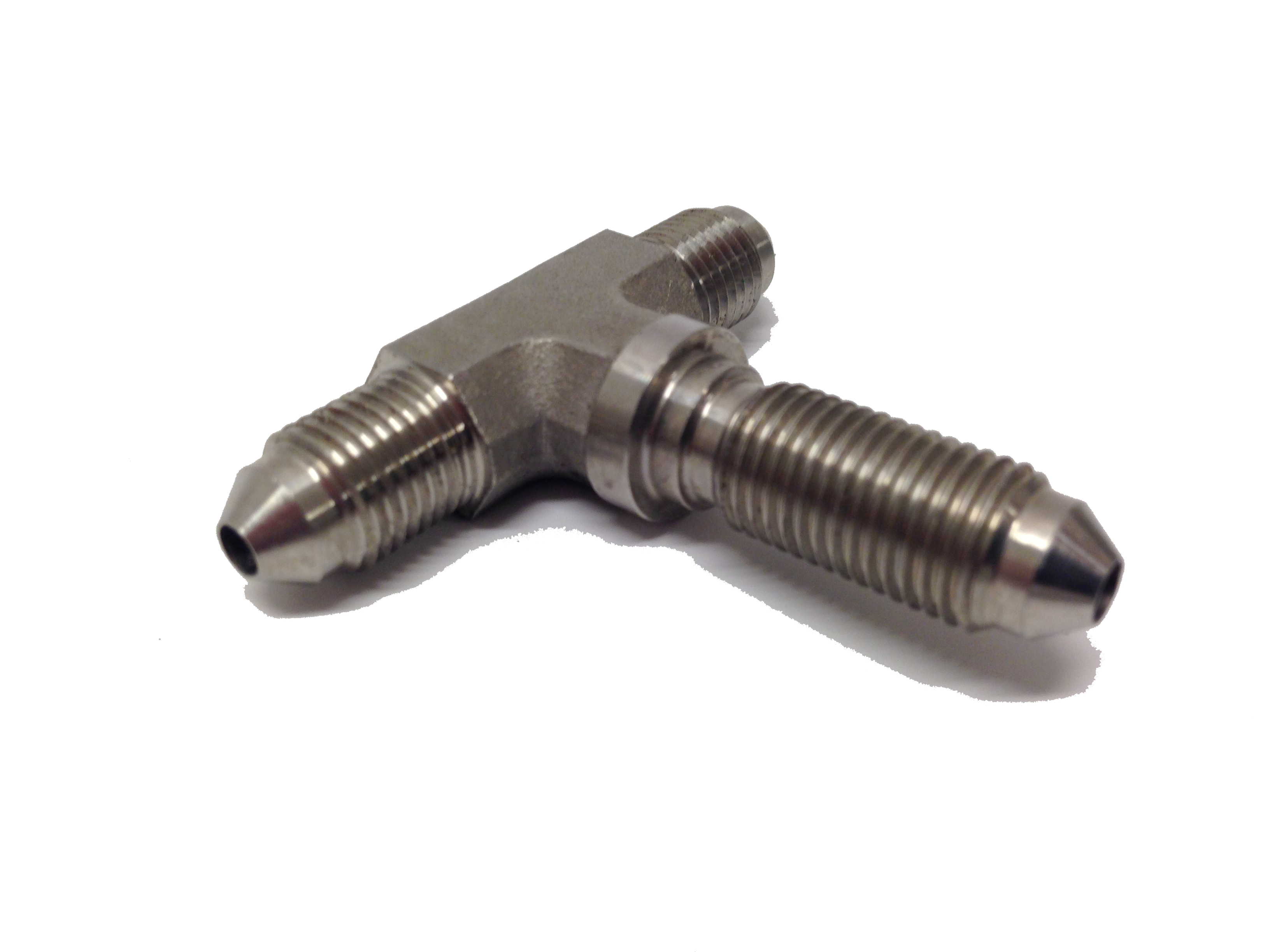

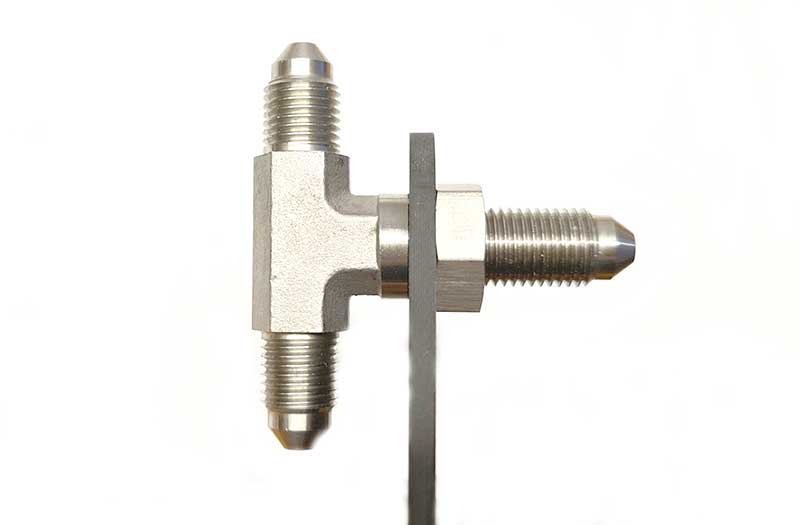

Skottgenomföring T (SPDTkors)
Ett hål borras i karossen där man vill förgrena ut till två bromsrör, ut mot hjulen.

3.

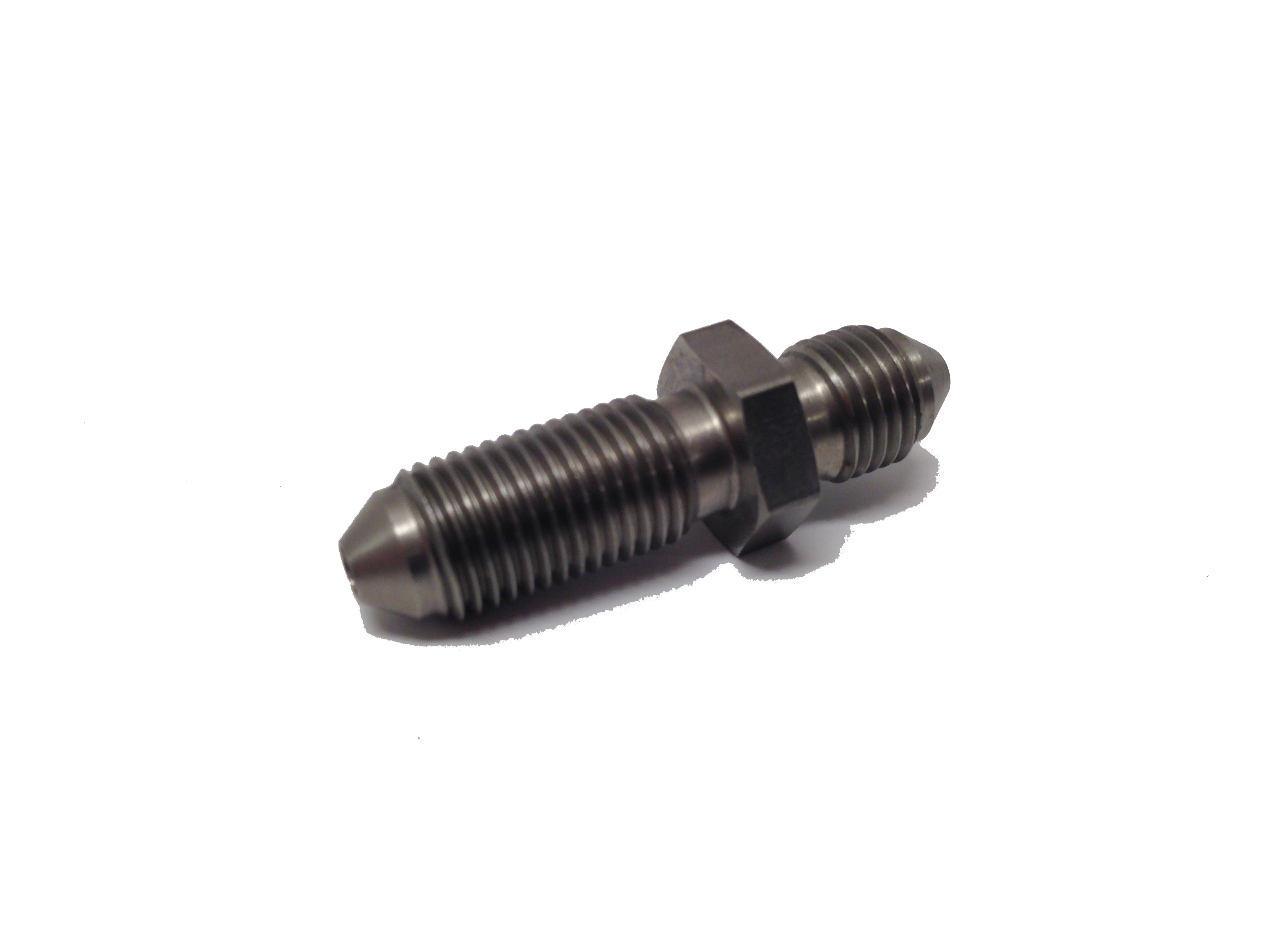

Skottgenomföring Rak (832-03C)
Dessa skottgenomföringar monteras i karossen ute vid hjulhusen på den plats där man skall montera bromsslangarna som skall gå till bromsoken.

4.

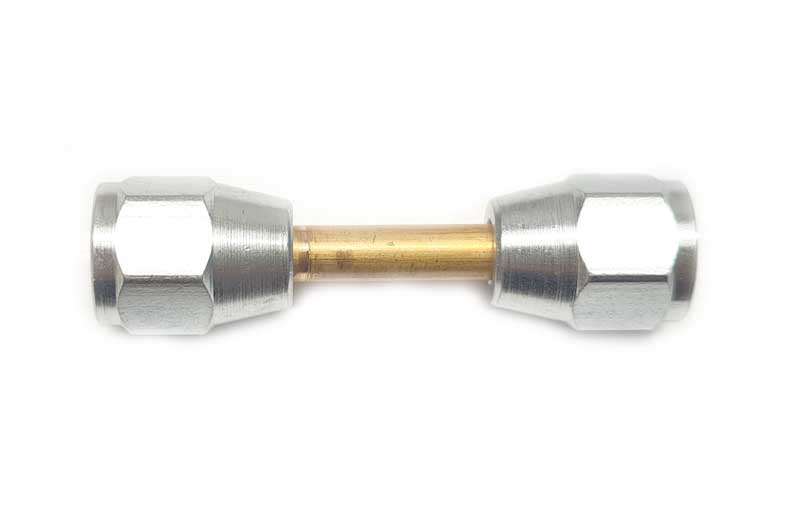

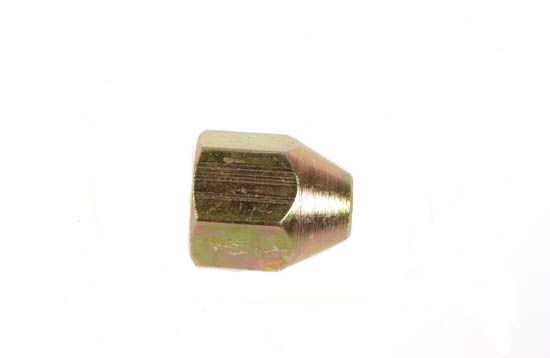

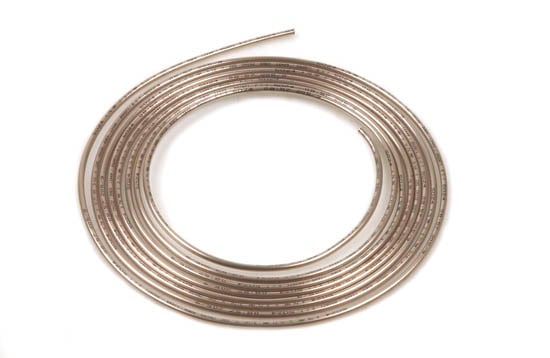

3/8" bromsrörsnippel hona (37-H) + 4 meter bromsrör (SPDcn317)
Kona och montera nu bromsrör mellan huvudbromscylinder och adaptrar.

Vill du veta hur man konar bromsrör?
Tryck här
